鍵合引線

半導體器件中，互連引線的電流承載能力是一項關鍵的封裝設計參數，圍繞這一參數已開展大量相關研究。引線燒斷（熔斷）是一個復雜的過程，其影響因素眾多，既包括引線自身的冶金性能、長度、使用氣氛、是否采用塑料包封，也涵蓋電流負載循環方式、鍵合類型（球形鍵合或楔形鍵合）以及通過芯片或封裝體鍵合處的散熱效果。除此之外，引線的電阻率、熱導率、電阻溫度系數和熔點，也是影響熔斷的重要因素。另外，楔形鍵合點的變形量、鍵合質量（焊接界面占比）等細節因素，同樣會對短引線的熔斷產生影響，但這類因素在已公開的研究中從未被系統評估或考慮過。

從芯片或封裝體傳導至引線的熱量，以及特定長度引線通電后產生的焦耳熱，都是改變?nèi)蹟嚯娏鞯暮诵囊蛩亍Ｒ虼?，在空腔封裝中，假設鍵合界面完全焊接且形變量最小，引線長度越長，熔斷電流就越低——這是因?yàn)橐€越長，產生的焦耳熱越多，且向兩端鍵合點傳導的熱量越少；當引線長度達到一定值時，從引線內部向鍵合點外部傳導的熱量可忽略不計。隨著引線長度繼續增加，引線內部的熱量對流以及向環境中的熱輻射損失會發生變化，此時這兩種散熱方式對熱量損失過程的控制作用，會超過向鍵合點外部傳導的熱量。不過，這種規律與塑料包封器件中引線的熔斷行為完全不同。

鋁絲在氧氣（或空氣）中的熔斷響應，與在惰性氣體或真空中存在顯著差異。在氧氣環境中，若施加1ms及以下的快速熔斷電流，鋁絲兩端會形成變形的熔球；但如果采用緩慢遞增電流的方式加熱（時長超過幾秒），鋁絲表面會生成一層較厚的氧化鋁護套，這層護套會改變引線與環境的熱傳遞效率，既能防止液態金屬進一步氧化，也能固定液態金屬形態。因此，鋁絲的溫度可升高至其熔點以上數百度，表現出明顯高于理論值的熔斷電流。當撤去電流后，液態金屬冷卻收縮，若氧化鋁護套內沒有連續的金屬殘留，就會形成斷路；在部分情況下，引線不會熔斷，從實際應用角度來看，其熔斷電流會高于預期值。這一現象最早由Kessler觀察并報道，后續研究也進一步證實了這一結論。

   金絲不會發生氧化反應，幾乎在其熔點溫度下直接熔斷，且斷開的兩端會形成規整的金絲熔球。假設兩端焊點的散熱效果相同，金絲通常會在其跨距的中心位置熔斷。由于金絲不僅熔點較高，電阻率也較低，因此其熔斷電流高于鋁絲。遺憾的是，針對長度低于1mm的短引線（該長度范圍內，更多熱量會通過焊端點傳導出去），不同裸線長度對應的熔斷電流數據十分匱乏；同理，如前文所述，金絲長度越短，其產生的總焦耳熱就越少。

前文提及的試驗數據，展示了兩端均為楔形鍵合（或等效結構）的金絲和鋁絲，在直流電流緩慢遞增條件下的引線熔斷試驗結果，為便于數據對比，圖中還包含了兩組短引線的熔斷數據。鍵合長度與熔斷電流之間存在連續的對應關系，現有數據表明，線徑25μm的裸金絲，其熔斷電流隨引線長度延長而持續降低——長度為1mm時，熔斷電流約為1.8A；當長度達到5mm及以上時，熔斷電流趨于穩定，約為0.6A，長引線的最低熔斷電流與現有研究結果基本一致。圖1所示為金絲和鋁絲熔斷電流與長度關系的推算示例圖，清晰呈現了熔斷電流隨引線長度延長而降低的趨勢。通常可認為，傳統雜質含量低于10ppm的引線，其熔斷性能與圖1中計算的純金絲一致；在相同條件下，雜質含量高達1%的金絲會使電阻率升高，進而降低熔斷電流。此外需要注意，當鍵合引線采用塑料包封時，其熔斷電流會明顯增大。

鍵合方法和鍵合質量也會影響熔斷電流，長度較短的球形鍵合金絲，其熔斷電流高于同等長度的楔形-楔形鍵合金絲。這是因?yàn)樾ㄐ捂I合的頸部會限制引線的電流流通和熱量傳導，而尺寸較大的焊球可作為散熱源，與芯片形成良好的熱接觸。例如，在其他條件完全相同的情況下，線徑25μm的楔形-楔形鍵合金絲在直流0.6A時熔斷，而相同線徑的球形-楔形鍵合金絲可承受直流1A的電流。由于熱量可通過焊球更好地向外傳導，球形鍵合點一側的引線冷卻速度更快，因此熔斷點會從引線中心向楔形鍵合點偏移；若熱量分布對稱，熔斷才會發生在引線中心位置。

部分引線生產商會提供其產品的熔斷數據表，但這些數據表通常僅以字母或其他編碼形式標注，因此可能不適用于其他生產商的引線產品。即便如此，這些數據仍具有參考價值，因?yàn)樗鞔_表明，不同的引線摻雜成分會影響熔斷性能和電阻率。目前，95%以上的集成電路均為塑料封裝器件，令人意外的是，針對這種情況下（金）引線熔斷的研究卻十分有限。一些機構僅為內部使用開展了少量研究，并未公開發表研究成果，其中一項由某大學完成的課題，以未公開發表報告的形式留存，本文部分結論也參考了該報告內容。

由于引線周圍塑料化合物的熱導率高于空氣，因此塑料包封的引線比空氣中的引線可承載更大的電流。但當電流提升至某一臨界值時，引線產生的熱量會顯著增加，進而影響鄰近包封料的導熱特性——導致包封料發生玻璃化轉變、熔化、碳化、揮發等問題，最終在引線與塑料之間形成空氣間隙，或使塑料變?yōu)闊峤^緣狀態，從而導致引線快速熔斷。該報告發現，引線上的電壓降（溫度的間接指示）會出現不規則增大的現象，這一變化可反映出塑料發生了一系列熱特性轉變。在部分包封結構中，線徑30μm（1.2mil）的金絲在失效前，可承受幾安培的電流持續工作超過一小時；而對于長引線而言，塑料包封后的失效電流反而低于空氣中的裸引線。

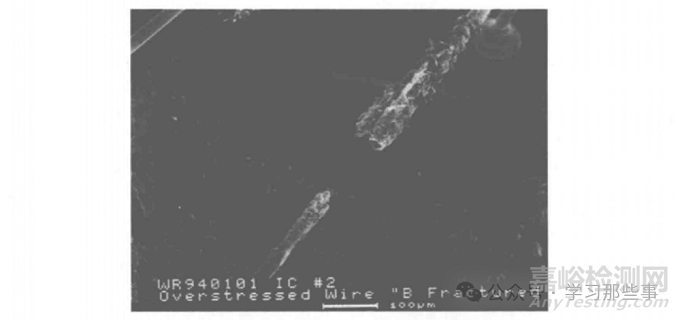

如前文所述，空氣中的金絲熔斷后，兩端會形成規整的熔球；但在塑料包封條件下，塑料與填充料的相互作用會導致復雜的失效模式，典型失效現象如圖2所示。失效的金絲上未發現明顯熔球，在去除包封料的過程中，也未發現掉落的球形碎片，但引線表面會粘附無機填充料顆粒。在該塑料包封示例中，線徑25μm金絲的熔斷電流為1.1A（通過手動緩慢提高電流測得），約為同等長度25μm裸金絲在空氣中預測值的2倍。

空腔封裝和塑料包封內，引線對瞬態電流和脈沖電流的響應也存在差異，這一現象通常可通過建模方式理解，且目前對空腔封裝中引線的熔斷機制已掌握較為透徹。但包封塑料的熱容和熱導率會顯著提高瞬態熔斷電流，加之建模難度較大，目前尚未有針對塑料包封引線熔斷的建模研究，不過有許多針對簡單場景（空氣中的引線）的模型可供參考。

考慮到精準確定引線最大承載電流的復雜性，多數設計人員在設計時不會直接考慮熔斷電流這一指標，而是通過按2~3倍的系數增大線徑，或在功率器件中使用多根引線等方式進行設計。因此，器件中很少出現引線熔斷問題，一旦發生熔斷失效，通常是由設備或系統故障導致的——例如短路或瞬態過沖可能會損壞器件，即便此時引線并未熔斷。此外，仍需要開展更多實驗研究，以充分理解塑料包封引線的熔斷機制，以及空腔封裝中引線末端與鍵合相關的各類散熱問題（如球形鍵合、楔形鍵合、不良焊接等）。

印制電路板（PCB）及多芯片模組（MCM）導電線路的最大允許電流

雖然印制電路板（Printed Circuit Board，PCB）的最大允許電流與鍵合引線的熔斷沒有直接關聯，但考慮這些具有不同電流極限的常見封裝形式，仍具有一定的參考價值。除PCB外，常見的封裝形式還包括MCM、SOP、SIP等。典型PCB導電線路的電流承載能力相對較大，可達幾安培；而薄膜介電層上的MCM導電線路，橫截面尺寸較?。▽挾?~25μm，厚度4~10μm），且嵌入聚酰亞胺、苯并環丁烯（BCB）等熱絕緣材料中，這類結構在電流增大時會快速升溫。

在導電線路發生熔斷之前，導電線路與PCB粘接的粘合劑，或器件導電線路周圍的聚合物，就會先發生熱損傷，進而引發后續的可靠性問題。因此，相關設計規范通常會規定最大允許溫升，而非最大允許電流。此外，還必須考慮導通孔和其他縮頸部位的電流容量，以及可能發生熔化的焊接接頭。在極端情況下，PCB和SIP的絕緣材料可能會發生爆燃并形成火焰。目前，關于PCB安全電流承載能力的研究已有很多，可參考相關研究成果了解具體細節。

Coors/Gaiser/Tool發布的技術簡訊中，對銅絲的優勢和存在的問題進行了簡要總結，相關內容已整理在附錄中。目前，行業內仍在針對線徑1mil及以下的銅絲技術實施，開展大量研究工作。
