WAT（Wafer Acceptance Test）測試，也叫PCM（Process Control Monitoring），對Wafer 劃片槽（Scribe Line）測試鍵（Test Key）的測試，通過電性參數來監控各步工藝是否正常和穩定。

劃片槽（Scribe Line）和測試鍵（Test Key）：這是在半導體制造過程中用于WAT測試的兩個關鍵元素。劃片槽是沿著晶圓邊緣的窄條，用于后續的切割過程。測試鍵則是設在劃片槽內或者邊緣的特定區域，用于WAT測試。 電性參數：這些參數包括電容、電阻、接觸以及金屬線路等，這些都是在制造過程中需要監控的重要指標。它們反映了半導體器件的電氣特性，如電流傳導能力、電壓承受能力等。

CP（Circuit Probing）也叫“Wafer Probe”或者“Die Sort”，是對整片Wafer的每個Die的基本器件參數進行測試，例如Vt（閾值電壓），Rdson（導通電阻），BVdss（源漏擊穿電壓），Igss（柵源漏電流），Idss（漏源漏電流）等，把壞的Die挑出來，會用墨點（Ink）標記，可以減少封裝和測試的成本，CP pass才會封裝，一般測試機臺的電壓和功率不高，CP是對Wafer的Die進行測試，檢查Fab廠制造的工藝水平，把壞的Die挑出來，可以減少封裝和測試的成本。

FT（final test）是對封裝好的Chip進行Device應用方面的測試，把壞的chip挑出來，F(xiàn)T pass后還會進行process qual和product qual，F(xiàn)T是對package進行測試，檢查封裝造廠的工藝水平。

廣義上的FT也稱為ATE（Automatic Test Equipment），一般情況下，ATE通過后可以出貨給客戶，但對于要求比較高的公司或產品，F(xiàn)T測試通過之后，還有SLT（System Level Test）測試，也稱為Bench Test。SLT測試比ATE測試更嚴格，一般是功能測試，測試具體模塊的功能是否正常。經長期的多工況驗證，滿足更多生產環境和工程環境的要求。

WAT監控工藝一般流程

WAT測試常見結構

隔離結構

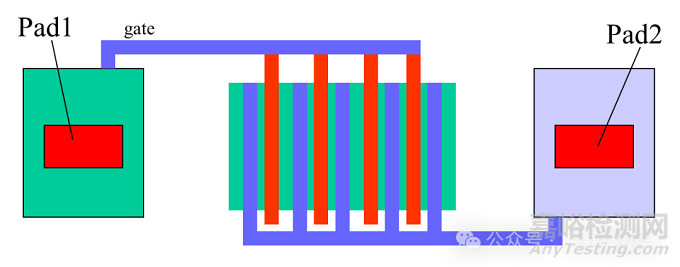

隔離結構用于測量黃光、刻蝕與導線相關的能力，如AA，Poly，Metal

測試方法：在兩個Pad上加電壓測量電流或加電流測量電壓

導通結構

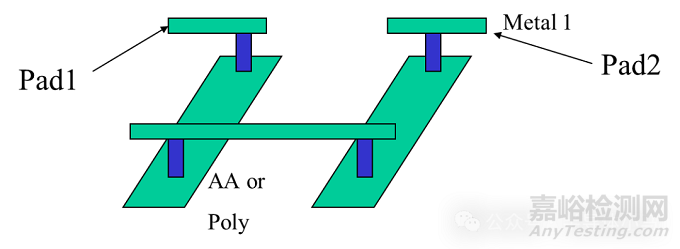

導通結構用于測量黃光、刻蝕與導線相關的能力，如AA，Poly，Metal

測試方法：在兩個Pad上加電壓測量電阻

孔接觸結構

孔接觸結構用于測量孔相關的工藝能力，如CNT、VIA

測試方法：在兩個Pad上加電壓測量電阻

薄層電阻結構

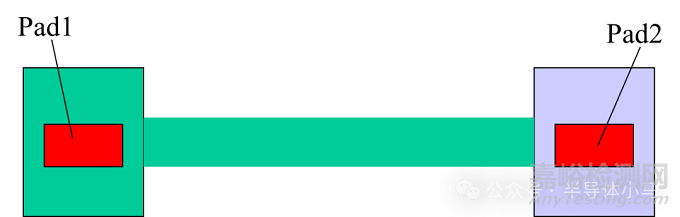

薄層電阻結構用于測量導線的Rs，如AA，both silicide and non-silicide, wells, metals

測試方法：在兩個Pad上加電壓測量電阻

柵介質結構

柵介質結構用于監控柵介質的厚度

測試方法：測量MOS電容的容值，然后計算得出柵介質厚度

接點泄漏結構

用于監控S/D接點漏電流，包括bulk pattern, AA edge pattern, poly finger pattern

測試方法：在兩個Pad上加電壓測量電流或加電流測量電壓

場效應器件結構

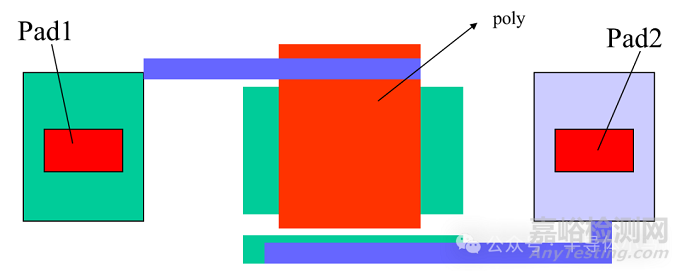

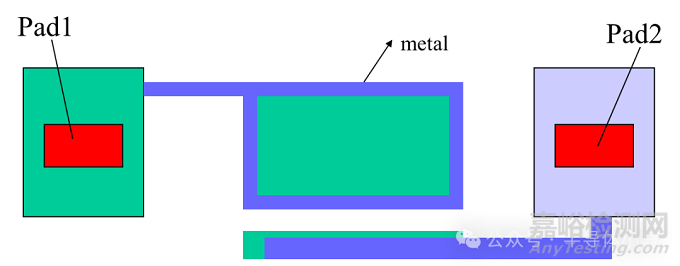

用于監控隔離能力，有Poly和Metal 2種結構

測試方法：體硅接地，柵極加載掃描電壓，測量Pad間的電流

硅化物橋連結構

用于監控Spacer是否存在硅化物殘留

測試方法：Pad間加電壓，測量電流

器件結構

用于監控器件表現

測試方法：Vt，Ion，Ioff，Idsat，DIBL，Isub，Ig等按定義進行測試。

其它結構

設計規則檢查結構，例如結到阱間距規則檢查、阱包圍規則檢查、多晶硅端帽規則檢查、接觸孔到多晶硅間距規則檢查等。

H型器件用于監測器件的 “駝峰現象”（hump phenomena）。

米勒電容用于監測多晶硅的邊緣放置誤差（E-CD，Edge Critical Dimension）。

使用小電阻監測晶圓允收測試（WAT，Wafer Acceptance Test）探針卡的接觸電阻。
