去醫院做檢查的時候，大家可能都聽說過“胃腸鏡”這個詞，它就像醫生的“神奇放大鏡”，可以直接看到我們胃腸組織表面的情況，幫醫生及時發現病灶。
目前常用內鏡及用途如下：
胃鏡、腸鏡：
用來檢查消化道，能發現胃炎、胃潰瘍、腸道息肉甚至早期癌癥；
支氣管鏡：
深入氣管和支氣管，排查肺部和呼吸道的問題；
喉鏡：
檢查咽喉部位的病變；
關節鏡：
用于骨科的關節疾病診斷和微創手術。

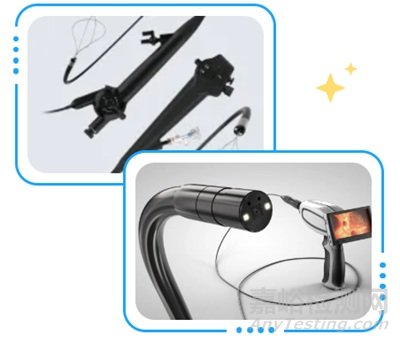

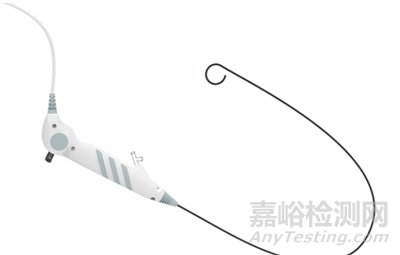

電子內窺鏡直接接觸人體，其安全性尤為關鍵。一次性電子內窺鏡需同時滿足成像清晰和使用安全的要求，核心在于絕緣防護，即避免帶電部件接觸人體或者具備良好的耐高電壓絕緣。“絕緣路徑”并非指某一條具體的電路，而是指在設備內部及不同部分之間，為防止電擊危險而設計的電氣絕緣的空間路徑和物理結構?？疾旖^緣路徑，就是檢查和驗證這些設計是否符合標準要求。
GB 9706.218-2021是內窺鏡相關專用標準，它是對GB 9706.1-2020的修改和補充。通用標準中已經對“絕緣爬電距離和電氣間隙”有基本要求，而專用標準中的“絕緣路徑考察”則是在此基礎上，針對內窺鏡設備的特點（如細長的插入部、多腔道結構等），提出的更具體、更有針對性的考察要求。
目前行業內主要有兩種絕緣設計思路：
1. 主機端絕緣設計
僅在主機做隔離防護是當前的主流方案，因一次性電子內窺鏡直徑僅數毫米，內部需集成成像模組、LED燈珠、器械通道等組件，自身加裝絕緣結構的技術難度大、成本高，故將防護功能轉移至配套主機。
該方案下內窺鏡本身不做復雜絕緣處理，由主機實現危險電流阻隔。優勢是內窺鏡體積可做得更小、成本更低，降低患者檢查費用；因此，對于成本極度敏感、追求極致細鏡體的一次性內窺鏡來說，這種方案很有吸引力，而代價是內窺鏡必須與特定的高絕緣性能主機嚴格配套使用，無法通用。
2. 內窺鏡端絕緣設計
該方案將內窺鏡設計為獨立安全單元，通過在內鏡前端采用特殊絕緣材料包裹所有帶電部件，實現電流隔絕，無需依賴專用主機即可保障使用安全。
優勢是產品通用性強，可適配不同類型主機；缺點是對材料、工藝要求高，技術難度和生產成本均高于主機端絕緣方案，目前市場應用相對較少。
無論采用何種絕緣設計，一次性電子內窺鏡投入市場前均需通過嚴格的安全檢測，驗證絕緣防護可靠性，保障患者使用安全。
