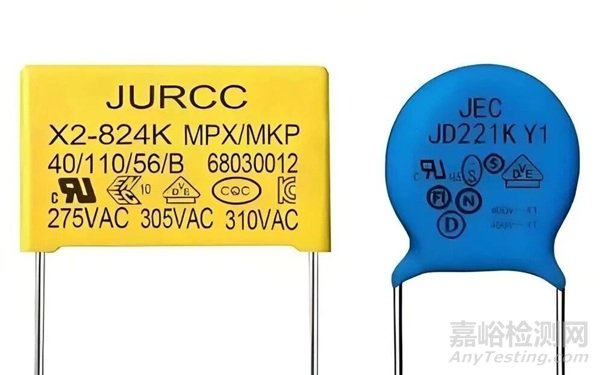

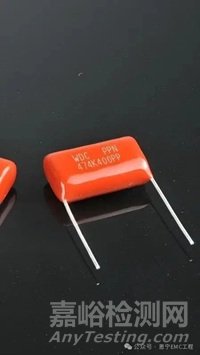

X電容和Y電容：電源線路中的噪聲對策與安全標準

嘉峪檢測網        2026-03-13 09:01

在電源線路中，X電容器和Y電容器是用于抑制噪聲的關鍵部件。由于商用電源存在漏電和觸電風險，這兩類電容器需遵循特殊的安全標準。本文將從噪聲傳播模式、電容特性、選型方法及安全要求等方面展開詳細說明。

Part.01、噪聲的兩種傳播模式

X電容和Y電容：電源線路中的噪聲對策與安全標準

噪聲在電源線路中的傳播主要有兩種模式：正常模式（差模）和共模，二者的電流流向和抑制方式存在顯著差異。

X電容和Y電容：電源線路中的噪聲對策與安全標準X電容和Y電容：電源線路中的噪聲對策與安全標準X電容和Y電容：電源線路中的噪聲對策與安全標準


1.正常模式（Normal Mode）

定義：噪聲在火線（L）和零線（N）之間往返流動，電流方向相反，故又稱差模（Differential      Mode）。
特點：流動方式與商用電源的正常電流類似，較易理解。
圖示：

X電容和Y電容：電源線路中的噪聲對策與安全標準

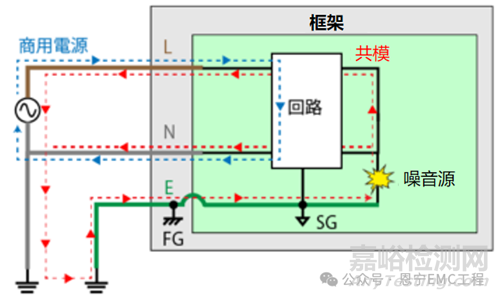

2.共模（Common Mode）

定義：噪聲在火線（L）和零線（N）中以相同方向流動，并通過地線（E）回流。
特點：L 和 N 線施加相同電壓，噪聲電流同向傳導。
圖示：

X電容和Y電容：電源線路中的噪聲對策與安全標準

在研思中共同成長

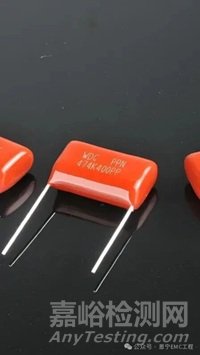

Part.02、電容：抑制正常模式噪聲的核心部件

X電容和Y電容：電源線路中的噪聲對策與安全標準

01工作原理

連接方式：并聯在火線（L）與零線（N）之間。

作用機制：利用噪聲與商用電源的頻率差異，對高頻噪聲分量呈現低阻抗，使其繞過主回路，從而抑制正常模式噪聲。

圖示：

X電容和Y電容：電源線路中的噪聲對策與安全標準

02選型要點

有效頻率段：150kHz \~ 1MHz，覆蓋傳導發射規格（150kHz\~ 30MHz）的主要低頻區間。

靜電容量范圍：0.1μF\~10μF，需根據噪聲強度和電路需求選擇。

安全分類（抗雷擊浪涌能力）：


分類

耐峰峰脈沖電壓

適用場景

標準符合性

X1

2.5kV < Vpeak ≤ 4.0kV

高脈沖環境（如雷擊頻發場景）

IEC 61000-4-5 等級 X（4kV 耐受）

X2

Vpeak ≤ 2.5kV

通用場景

IEC 61000-4-5 等級 4（2kV 耐受）

安全設計：需并聯泄放電阻（Bleeder Resistor），防止拔插電源時電容器殘留電壓導致觸電。

X電容和Y電容：電源線路中的噪聲對策與安全標準X電容和Y電容：電源線路中的噪聲對策與安全標準X電容和Y電容：電源線路中的噪聲對策與安全標準

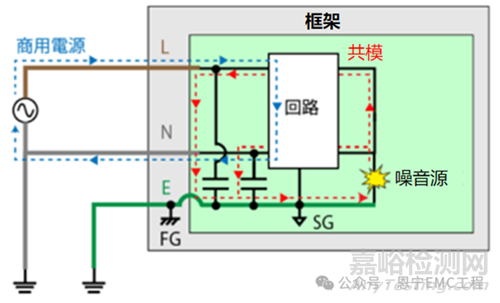

Part.03、Y電容：共模噪聲的旁路解決方案

X電容和Y電容：電源線路中的噪聲對策與安全標準

一、工作原理

分別并聯在火線（L）與地線（E）、零線（N）與地線（E）之間。
作用機制：對高頻共模噪聲呈現低阻抗，引導噪聲通過地線回流，減少對主回路的干擾。
圖示：

X電容和Y電容：電源線路中的噪聲對策與安全標準

二、選型要點

有效頻率段：1MHz以上，針對高頻共模噪聲效果顯著。

靜電容量范圍：1000pF\~4700pF，需控制容量以避免漏電流過大。

安全分類（絕緣與耐壓）：

分類 絕緣類型 額定電壓 耐峰峰脈沖電壓 標準符合性


分類

絕緣類型

額定電壓

耐峰峰脈沖電壓

標準符合性

Y1

雙重絕緣 / 加強絕緣

≥150V

≤500V（8kV 耐受）

IEC 61000-4-5 等級 4（2 倍浪涌耐性）

Y2

基本絕緣 / 附加絕緣

≤150V

≤500V（5kV 耐受）

IEC 61000-4-5 等級 4

Y4

特殊場景專用

——

——

應用較少

補充措施：對于 1MHz 以下共模噪聲，需配合共模抑制線圈組成 LC 濾波器；高頻場景需注意接地布局，避免長線路削弱降噪效

Part.04、安全設計的核心考量

X電容和Y電容：電源線路中的噪聲對策與安全標準

1.X電容的觸電風險：并聯泄放電阻確保斷電后快速放電，消除殘留電壓隱患。

2.Y電容的絕緣要求：更高的耐壓標準（如 Y1 類 8kV 耐受）源于絕緣擊穿可能導致的設備故障或火災風險，必要時需結合瓦斯放電管（Varistor）等浪涌防護元件。

總結

X電容和Y電容通過差異化的連接方式和頻率特性，分別針對正常模式和共模噪聲提供解決方案。選型時需綜合考慮噪聲頻率、安全標準及電路布局，確保在有效抑制噪聲的同時滿足商用電源的安全規范。

X電容和Y電容：電源線路中的噪聲對策與安全標準
