今天我們不探討深奧的半導體失效機理，而是聚焦于日常工作中一個看似微小，卻能對芯片熱管理造成嚴重影響的關鍵因素——TIM（導熱界面材料）的覆蓋率。
近期，有同事反饋其負責的新款芯片在測試過程中出現超溫現象，并伴隨可靠性問題。經拆解分析，發現TIM膠存在異常。為直觀展示，我們特意準備了兩張聲掃圖（CSAM），分別代表不良（NG）和良好（OK）樣品。
一、聲掃圖“讀心術”：看TIM膠是“抱緊”還是“撒手”

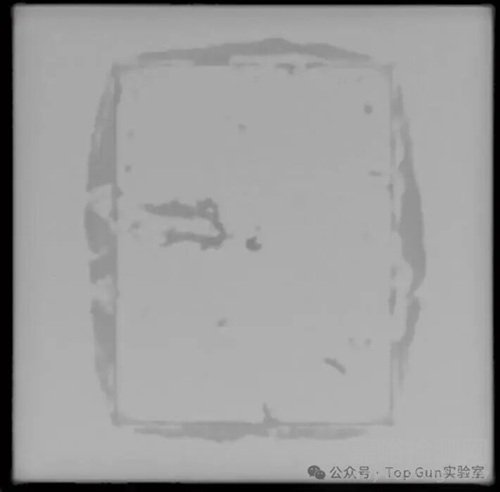

首先，我們來看這張不良（NG）樣品的聲掃圖：請注意觀察，圖中中間區域那些顏色較淺的部分，這表明TIM膠已發生大面積分層（Delamination）。這意味著TIM膠與芯片（或散熱器）界面之間存在間隙，并被空氣填充。由于空氣的導熱系數極低，這些分層區域將嚴重阻礙熱量傳導。

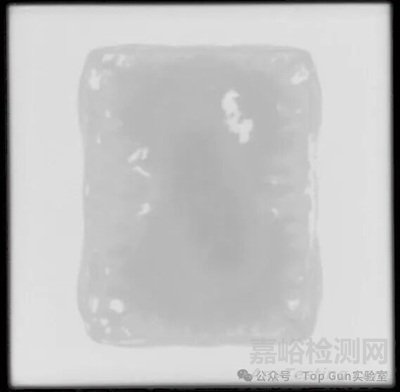

接下來，我們對比一張良好（OK）樣品的聲掃圖，這代表了理想的TIM膠結合狀態：在這張圖中，中間區域的顏色顯著更深且分布均勻。這正是我們所期望的：深色區域表明TIM膠與界面緊密結合，未發生分層，熱量能夠高效傳導。
芯片和散熱器之間，微觀層面存在不平整。TIM膠的作用在于填充這些微小空隙，排除空氣，從而建立一個高效的熱傳導通道。一旦TIM膠未能緊密結合，出現分層或空洞，其后果將是嚴重的：
熱阻飆升，局部“發燒”：空氣的導熱系數只有約0.026W/m·K，而TIM膠通常能達到1-10W/m·K甚至更高。一旦出現空洞，局部熱阻會瞬間暴增，局部溫度遠超設計值。
分層加劇，惡性循環：在芯片工作過程中，會經歷冷熱循環。由于芯片、TIM膠和散熱器三者熱膨脹系數（CTE）不匹配，原本的小空洞在熱應力作用下會逐漸擴大，最終形成大面積分層。這如同連鎖反應，一旦啟動，便難以遏制。
可靠性崩塌，壽命驟減：分層意味著散熱路徑徹底“斷路”，芯片結溫（Tj）會急劇升高，輕則觸發過溫保護，導致降頻甚至系統停機；重則直接燒毀芯片，嚴重影響產品可靠性和使用壽命。
三、TIM膠覆蓋率的行業評估標準
目前行業內最主流的檢測手段就是CSAM（超聲波掃描顯微鏡）。它能穿透封裝，看到里面的空洞情況。對于管控標準，雖然各家公司（如Intel, AMD, TI等）都有自己的私房標準，但大體上遵循以下幾個“金標準”：
注：在實際生產中，并不會對芯片100%進行聲掃檢測TIM膠覆蓋率，而是通過工藝方案確定及抽檢來僅TIM膠覆蓋率保證。
