20Cr13馬氏體不銹鋼因具有高強度、高硬度、高韌性，耐腐蝕和不易氧化的良好的綜合力學性能，在刀具、醫療器械等諸多領域被廣泛應用。馬氏體不銹鋼在淬火后得到的是馬氏體組織，雖然具有了高強度的優點，但由于馬氏體組織硬而脆，存在脆性大，沖擊韌性極差的問題，且機械加工較為困難，因此，通常淬火后進行回火處理以拓寬其應用領域?；鼗鹛幚砟芙档筒牧系挠捕?，同時保持或提高韌性和耐磨性，從而使其具備良好的綜合力學性能，以滿足不同應用場景的需求。因此，在使用20Cr13馬氏體不銹鋼之前，一般需要經過“淬火+回火”的熱處理工藝來改善其性能，實現良好的強韌性匹配。
回火處理通常在100～700℃進行。卜鐵偉等探究了熱處理對馬氏體不銹鋼組織和力學性能的影響，發現低溫回火時，材料具備較好的強度和硬度。鄧凡宇等探究了熱處理工藝對馬氏體不銹鋼6Cr15Mo組織和力學性能的影響，發現在150～250℃回火溫度下，可以獲得最佳的強韌性配合。Bongani 等探究了不同回火溫度對13wt%Cr馬氏體不銹鋼力學性能的影響，發現550℃回火后的馬氏體不銹鋼在沖擊試驗中表現出脆性的晶界斷裂，產生了回火脆性。李毅等探究了不同熱處理工藝對2Cr13 不銹鋼組織和性能的影響，發現當回火溫度在580～600 ℃時，由于碳化物顆粒的聚集長大和均勻彌散分布，回火索氏體中的α 相和碳化物尺寸相對較小，具備最佳的綜合力學性能。張興民等探究了回火溫度對2Cr13鋼組織和力學性能的影響，發現在600℃回火時，2Cr13鋼表現出最佳的綜合力學性能，這主要?dú)w因于固溶強化、相變強化和細晶強化的綜合作用。因此，合理的回火工藝能夠顯著提高材料的綜合力學性能。然而。如果回火工藝不當，可能導致材料的沖擊韌性極差，甚至出現回火脆性及內部微裂紋等缺陷，從而降低其綜合力學性能。
通過低溫、中溫和高溫回火處理，研究20Cr13馬氏體不銹鋼顯微組織和力學性能演變行為的影響。通過硬度測試、拉伸試驗和沖擊試驗測試材料的力學性能，并結合SEM 和XRD等微觀分析技術，分析材料的顯微組織及碳化物析出規律，確定材料綜合力學性能最優的熱處理工藝窗口，為生產高強韌的刀具用20Cr13馬氏體不銹鋼提供理論依據。
01試驗材料及方法
01試驗材料及熱處理工藝
試驗材料選用市場用20Cr13馬氏體不銹鋼，其化學成分見表1。將500mm×150mm×1.5mm 的冷軋退火板材沿軋制方向取材，通過線切割機切成長寬厚為110mm×40mm×1.5mm 的小板塊，隨后進行熱處理。熱處理工藝流程如圖1所示。先進行淬火處理， 將板塊在加熱至990℃的馬弗爐中保溫5min，保溫完成后立即放入水中冷卻至室溫，將淬火后的板塊分別在200、400和600℃的馬弗爐中回火保溫30min，保溫完成后取出空冷至室溫。
02微觀組織測試
采用光學顯微鏡（OM）觀察試樣的金相組織。金相試樣制備過程如下：先通過線切割切出尺寸為10mm×8mm 的試樣，再使用砂紙依次按照100#、200#、400#、800#、1500#、2000# 和3000# 進行逐級打磨， 然后利用AP-2C 拋光機和2.5μm的研磨膏進行機械拋光處理。完成拋光后，使用超聲波清洗機對試樣進行清洗，并用吹風機進行干燥。最后使用FeCl3鹽酸酒精溶液對拋光清洗干燥后的試樣進行腐蝕處理。采用ZEISSULTRAPLUS 場發射掃描電子顯微鏡（SEM）觀察試樣的微觀組織，并通過X射線衍射儀（XRD）對試樣進行物相分析。
03力學性能測試

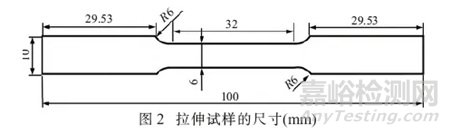

按照ASTME8/E8M—13a 《金屬材料拉伸試驗標準試驗方法》，采用線切割機沿軋制方向切取拉伸試樣，標距為25mm，拉伸試樣的尺寸如圖2所示。
采用拉伸試驗機（拉伸速率為1.5mm/min）檢測試樣的抗拉強度、屈服強度和伸長率。按照GB/T 229—2007《金屬材料夏比擺錘沖擊試驗方法》，切割出尺寸為55mm×10mm×1.5mm的沖擊試樣，并在拉樣機上進行V型開口處理，采用半自動擺錘沖擊試驗機檢測試樣的沖擊韌性。采用HVST-1000Z型觸摸屏顯微維氏硬度計進行試樣的硬度測量。在完成力學性能測試后，利用線切割機對拉伸試樣和沖擊試樣的斷口進行切割，隨后使用超聲波清洗機對斷口試樣進行處理，以完成樣品的制備，最后采用SEM觀察拉伸斷口和沖擊斷口的形貌。
02試驗結果及分析
01力學性能
圖3為20Cr13馬氏體不銹鋼力學性能隨回火溫度的變化。由圖3（b）、（c）可知，當回火溫度從200℃升高到400℃時，試驗鋼的抗拉強度（Rm）和屈服強度（Rp0.2）下降較為緩慢，同時伸長率（A）略微升高； 而當回火溫度升高至600℃時，Rm和Rp0.2大幅降低，A則相對顯著提升，強塑積明顯下降。此外，應力-應變曲線（圖3（a））也直觀地顯示出明顯變化。圖3（d）為硬度和沖擊韌性變化趨勢。隨著回火溫度的升高，試驗鋼的硬度逐漸降低，表明軟化作用愈加明顯。這種軟化現象主要是由于回火過程中，碳和合金元素的擴散增強，促進了滲碳體的形成與聚集、內應力的降低、馬氏體的回復與再結晶，以及碳化物的大量析出，從而導致材料硬度的變化。隨著回火溫度的升高，試驗鋼的沖擊韌性呈先降低后增加的趨勢。從200℃時的24J/cm2降低至400℃時的12J/cm2，表明可能出現脆性斷裂，而當溫度的升高至600℃時，沖擊韌性提升至50J/cm2，這表明材料可能轉變?yōu)轫g性斷裂模式。
02討論與分析
2.2.1 XRD分析和計算
圖4為不同回火溫度下20Cr13馬氏體不銹鋼的XRD圖譜。由圖4（a）可知，在不同溫度回火溫度下的20Cr13 馬氏體不銹鋼中均出現4個比較明顯的α 相衍射峰（BCC結構），分別對應于α（110）、α（200）、α （211）和α（220），其衍射角（2θ）分別為44.36°、64.73°、81.96°和98.49°。由于馬氏體和鐵素體的衍射峰的位置和強度非常接近，晶格常數相差僅為10-5～10-4。因此，僅通過XRD無法區分馬氏體不銹鋼在不同回火溫度后基體的差異，結合硬度測試結果表明：試驗鋼在低溫回火時，試樣的主相是馬氏體，而在高溫回火時，主相轉變?yōu)殍F素體。圖4（b）為在2θ為47°～53°的步長范圍內試驗鋼析出碳化物的XRD 圖譜。在不同溫度回火溫度下均出現3個明顯的M23C6衍射峰。這些衍射峰分別對應于M23C6（440）、M23C6（531）和M23C6（600），其衍射角2θ分別為48.60°、50.97°和51.78°。隨著回火溫度的升高，碳化物的衍射峰強度逐漸增強。在600℃高溫回火后， 試驗鋼基體中析出了大量的M23C6碳化物， 導致其衍射峰強度明顯高于200℃低溫回火和400℃中溫回火。因此，隨著回火溫度的升高，由于碳化物的大量析出， 材料中M23C6碳化物的峰值強度不斷增強。
對XRD衍射峰的分析計算采用了Williamson-Hall 方法（式（1））和Scherrer 公式（式（2）），以評估計算晶格畸變和位錯密度。
式中：βhkl為XRD測出的對應區域的衍射半峰寬；θhkl為對應峰值位置的衍射角；k為常數值（0.9）；λ為光源的波長，取
為材料的晶格畸變；α為晶格常數。
不同回火溫度下的晶格畸變和位錯密度見表2。隨著回火溫度的升高，材料的晶格畸變和位錯密度均逐漸降低，這一變化意味著材料的強化機制發生變化，位錯強化作用減弱，從而導致材料的硬度和強度會降低，同時延展性和韌性得到提升。
2.2.2 回火溫度對顯微組織的影響
圖5（a）～（c）為不同回火溫度下20Cr13 馬氏體不銹鋼的SEM 形貌。在200℃低溫回火后，淬火馬氏體開始分解并轉變?yōu)榛鼗瘃R氏體， 但板條馬氏體仍保持著淬火后的形貌特征（圖5（a）），晶粒輪廓清晰，且具有高硬度和高強度。對圖5（a）中A 點及基體進行EDS能譜分析，表3為不同回火溫度下試驗鋼中碳化物的成分。結果表明，該碳化物為富Cr的M23C6碳化物，這些現存的碳化物顆粒主要是在奧氏體化過程中未溶解的M23C6碳化物，淬火后仍留在馬氏體基體中， 并彌散分布于原始奧氏體晶界及其內部。
隨著回火溫度的升高，材料中的合金碳化物開始逐漸析出。當回火溫度達到400℃時，組織中的馬氏體開始向回火屈氏體轉變， 碳和合金元素的擴散能力增強，導致過飽和固溶體中的碳逐漸沉淀，并與合金元素Cr形成大量碳化物。由于元素?cái)U(kuò)散速度的影響，這些碳化物主要在能量較高的區域形成，即原奧氏體晶界或位錯堆積處，因此，在晶界和馬氏體板條之間會出現細小的片狀或粒狀碳化物（圖5（b）中的白亮相），對圖5（b）中點B的粒狀碳化物進行EDS 能譜分析，結果顯示其為富Cr的M23C6碳化物。這些碳化物的析出不僅阻止了位錯的移動，還通過沿晶界析出的碳化物增強了晶界強度，從而使得材料的硬度和強度降低較緩，但韌性卻達到了最低。隨著回火溫度升高至600℃時，組織中的馬氏體開始向回火索氏體轉變，馬氏體發生回復、合并和粗化，同時部分馬氏體發生再結晶，形成多邊形鐵素體。此時，C，Cr 元素的擴散能力進一步增強， 導致其在原奧氏體晶界處偏析，從而促使碳化物顆粒在晶界處聚集和生長，并逐漸球化。這一過程導致原奧氏體晶界處出現大量粒狀碳化物和較大的球狀碳化物，對圖5（c）中點C 的碳化物進行EDS能譜分析，結果顯示析出相為富Cr的M23C6碳化物， 這與XRD分析結果一致。雖然組織的轉變導致硬度和強度降低，但由于碳化物的彌散強化作用，沖擊韌性卻顯著提升。
圖5（d）為不同回火溫度下試樣的晶粒尺寸、碳化物含量及其大小變化。通過NanoMeasurer 測量不同回火溫度的晶粒尺寸， 結果顯示隨著回火溫度的升高，晶粒尺寸略微增加，這表明回火溫度對材料的晶粒大小影響不大。使用Image-ProPlus統計不同回火溫度下的碳化物含量及尺寸， 發現隨著回火溫度的升高，碳化物的含量逐漸增加，這與XRD的結果一致。碳化物的尺寸變化則表現為先降低后略微增加。這一現象是由于較大未溶解的M23C6型碳化物在升溫過程中逐漸溶解，同時細小碳化物的大量析出導致其尺寸顯著下降；而當溫度繼續升高時，析出的碳化物開始球化并長大， 從而使得碳化物的尺寸略微增加。
2.2.3 回火溫度對力學性能的影響
隨著回火溫度的升高，試驗鋼的力學性能發生了顯著變化，這種變化主要是受到顯微組織和析出相的影響。圖6 為不同回火溫度下20Cr13不銹鋼的沖擊斷口形貌和EDS分析。在200℃低溫回火過程中，由于Cr元素含量較高，使得材料具有較強的的回火穩定性和抗回火軟化能力。溶入固溶體中的溶質原子導致晶格畸變，增大了位錯運動的阻力，使滑移變得困難，從而使得材料保持較高的硬度和強度。在200℃低溫回火時，相對穩定的微觀結構和較少的碳化物析出，使得材料在沖擊過程中能夠吸收較大的能量，表現出良好的沖擊韌性。由圖6（a）可見，沖擊斷口呈現解理面與韌窩的混合模式，存在凹坑和微孔聚集，這些特性表明材料在失效前可能發生了塑性變形，從而展現出良好的韌性，形成韌性-脆性混合斷裂模式。
隨著回火溫度升高至400℃，碳原子開始從過飽和的固溶體中析出，導致基體的碳含量降低，硬度略微下降。晶格畸變減小，板條馬氏體中的位錯發生回復反應，位錯密度降低，且在受拉應力作用時，板條馬氏體間析出的條狀或片狀碳化物的尖端會引起應力集中，從而降低材料的強度。在400℃回火時，晶界處或板條間析出了脆性相，產生了回火脆性。
一是馬氏體的分解，使得組織轉變?yōu)橛蛇^(guò)飽和的馬氏體和粒狀碳化物組成的回火屈氏體，過飽和的碳在晶界處沉淀析出形成脆性的碳化物薄層；二是在回火過程中，Cr和Ni元素在馬氏體板條間及原奧氏體晶界處偏析， 同時促使其他雜質元素在碳化物界面附近和原奧氏體晶界處偏聚，降低了晶界的強度。這進一步促進了裂紋的萌生并導致材料的脆性，使得沖擊韌性急劇降低。由圖6（b）可知，斷口出現少量的韌窩和大片的解理面，并發現裂紋的存在，在裂紋處可見球狀碳化物（圖6（b）中的B點），對其進行EDS能譜分析（圖6（d）），結果表明該碳化物為富Cr 的M23C6型碳化物。碳化物的存在破壞了基體的連續性，引起裂紋擴展，從而降低了材料的沖擊韌性，因此斷口呈現為準解理與韌窩的混合型斷口，表現出脆性斷裂模式。
隨著回火溫度升高至600℃，馬氏體已完全分解，板條馬氏體發生回復和再結晶，形成多邊形鐵素體。此時，元素的擴散能力增強，形成了Cr、Fe的合金碳化物。這些碳化物不斷在板條馬氏體間及原始奧氏體晶界聚集、長大，并逐漸轉變?yōu)榍蛐?，均勻彌散分布在鐵素體基體上，最終，基體由硬度較低，塑性較好的鐵素體和在拉伸過程中不會引起應力集中的粒狀碳化物組成的回火索氏體組織，其強度和硬度大幅下降。晶格畸變的顯著降低及基體組織的回復再結晶，導致馬氏體基體組織軟化，對抗拉強度影響較大，因此，抗拉強度的下降幅度高于屈服強度的下降幅度。隨著回火溫度的升高，相變強化和碳化物析出強化等產生的內應力逐漸消除；馬氏體的分解使其形成更穩定的鐵素體組織；碳化物的球化也改善了脆化界面狀況，組織中的微觀缺陷逐漸減少，位錯的重新排列和湮滅導致位錯密度的降低，進一步提高了材料的塑性和韌性。由圖6（c）可見，斷口形貌細化，呈現纖維狀，并存在大量的細小韌窩，分布密集且均勻，同時伴有少量解理面，這表明材料表現出以韌性為主導的混合斷裂模式，顯示出良好的韌性。
03結論
（1）20Cr13馬氏體不銹鋼經990℃×5min淬火+（200～600）℃×30min回火后的組織分別為回火馬氏體、回火屈氏體、回火索氏體和碳化物。隨著回火溫度的升高，材料的硬度、抗拉強度和屈服強度逐漸降低，而伸長率略有提升。然而，沖擊韌性在回火溫度升高的過程中先降低后又升高。
（2）回火溫度對20Cr13馬氏體不銹鋼的微觀組織影響顯著。隨著回火溫度的升高，馬氏體組織逐漸轉變成回火屈氏體和回火索氏體，碳化物開始大量析出，其形狀由粒狀或片狀逐漸轉變成粗化和球化，并且逐漸長大。
（3）在200～600℃回火后，20Cr13馬氏體不銹鋼的沖擊斷口經歷了從韌性-脆性混合斷裂模式到脆性斷裂模式，再到韌性斷裂模式的轉變。影響這一變化的主要因素：一是馬氏體的分解與回復；二是碳化物的析出；三是雜質元素的偏聚。
（4）考慮到刀具對材料強韌性的要求，在990℃×5min水淬+200℃×30 min回火處理下，20Cr13馬氏體不銹鋼展現出最佳強韌性組合：其硬度為515HV、抗拉強度為1763MPa、屈服強度為1380MPa、伸長率為7.96%、沖擊韌性為24J/cm2。
