一、鞋底材料磨耗核心測試標(biāo)準(zhǔn)（按測試方法分類）
鞋底磨耗測試的核心是模擬實際行走中 “鞋底 - 地面” 的摩擦磨損過程，通過量化磨耗量（體積 / 質(zhì)量損失）或磨耗壽命，評估材料耐磨損性能（直接關(guān)聯(lián)鞋子使用壽命，普通鞋底磨耗量≤100mm³/1.61km 為合格）。不同測試方法適配不同鞋底材料（橡膠、EVA、PU、TPR）及磨耗場景，分類如下：

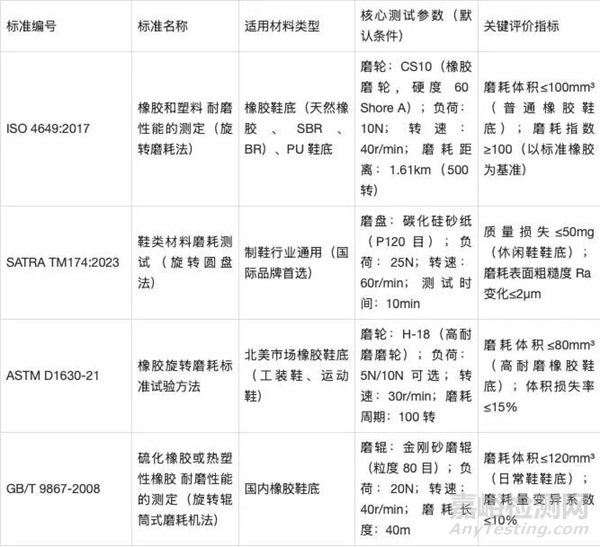

（一）旋轉(zhuǎn)磨耗測試（適用橡膠 / PU 等致密材料，模擬均勻磨耗）

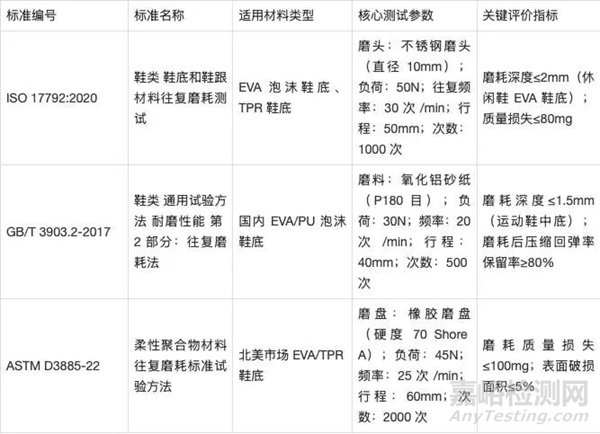

（二）往復(fù)磨耗測試（適用 EVA / 泡沫材料，模擬局部往復(fù)磨耗）

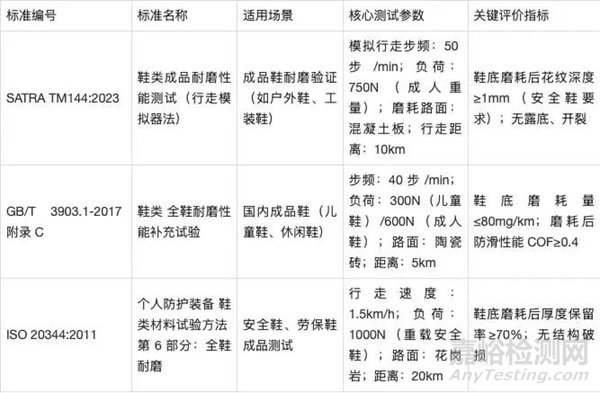

（三）全鞋模擬磨耗測試（適用成品鞋，模擬實際行走磨耗）
二、磨耗測試原理與材料磨耗機制
（一）核心測試原理
所有鞋底材料磨耗測試均基于 “摩擦磨損” 原理：通過機械裝置使鞋底材料（或成品鞋）與標(biāo)準(zhǔn)磨料（磨輪、砂紙、路面）在設(shè)定負(fù)荷、速度下發(fā)生相對摩擦，因 “機械力作用” 和 “界面反應(yīng)” 導(dǎo)致材料表面顆粒脫落或結(jié)構(gòu)破壞，通過測量 “磨耗體積 / 質(zhì)量損失”“磨耗深度” 等參數(shù)，量化材料抵抗磨損的能力。
（二）不同鞋底材料的磨耗機制
1、橡膠類鞋底（天然橡膠、SBR）的磨耗機制
橡膠磨耗是 “黏著磨損” 與 “磨粒磨損” 的協(xié)同作用：
黏著磨損：橡膠分子鏈與磨料表面發(fā)生黏附，摩擦?xí)r分子鏈斷裂，導(dǎo)致表面橡膠顆粒脫落（占磨耗量的 60-70%）；
磨粒磨損：磨料（如砂紙顆粒、路面石子）的尖銳邊緣切割橡膠表面，形成微小溝槽，溝槽兩側(cè)橡膠脫落（占 30-40%）；
關(guān)鍵影響：橡膠交聯(lián)密度越高（硫化越充分），黏著磨損越?。惶砑犹亢冢ê?30-50phr）可增強耐磨性，磨耗體積降低 40-50%。
2、EVA 泡沫鞋底的磨耗機制
EVA 為閉孔泡沫結(jié)構(gòu)，磨耗以 “結(jié)構(gòu)塌陷” 為主：
摩擦?xí)r負(fù)荷使泡沫孔壁受壓變形，反復(fù)摩擦后孔壁斷裂，泡沫結(jié)構(gòu)塌陷（而非顆粒脫落），表現(xiàn)為 “磨耗深度” 增大；
若 EVA 交聯(lián)度低（發(fā)泡倍率＞40 倍），孔壁強度弱，磨耗深度會增加 30-40%；添加 POE（聚烯烴彈性體）可提升孔壁強度，磨耗深度降低 20%。
3、PU 鞋底的磨耗機制
PU（聚氨酯）分為硬 PU（外底）和軟 PU（中底），磨耗機制不同：
硬 PU 外底：以 “磨粒磨損” 為主，表面因磨料切割形成細(xì)小劃痕，劃痕擴展導(dǎo)致顆粒脫落，磨耗體積與 PU 的硬度正相關(guān)（硬度 85 Shore A 時磨耗體積最小）；
軟 PU 中底：以 “疲勞磨損” 為主，反復(fù)摩擦使 PU 分子鏈發(fā)生疲勞斷裂，表面出現(xiàn)龜裂，龜裂擴展導(dǎo)致材料脫落（需控制磨耗后龜裂深度≤0.5mm）。
4、TPR 鞋底的磨耗機制
TPR（熱塑性橡膠）為橡膠與塑料共混材料，磨耗是 “塑性變形” 與 “顆粒磨損” 結(jié)合：
摩擦熱使 TPR 表面軟化（塑性變形），磨料擠壓軟化的 TPR，導(dǎo)致表面材料堆積或脫落；
若 TPR 中塑料相（如 PP）含量過高（＞40%），材料脆性增大，磨耗時易發(fā)生 “脆性斷裂”，磨耗量增加 50% 以上。

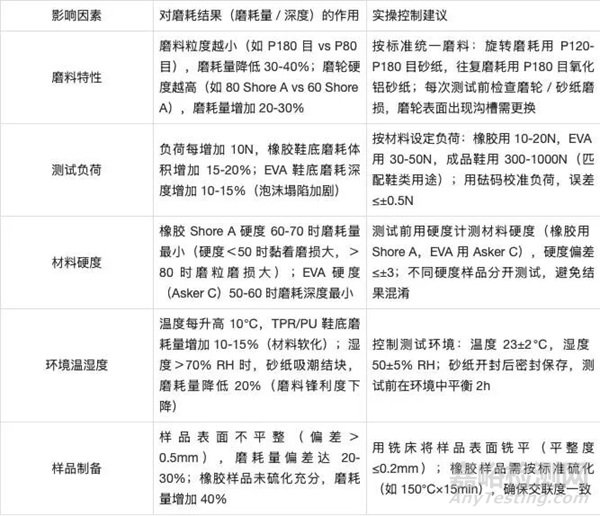

三、關(guān)鍵影響因素與實操控制建議
四、標(biāo)準(zhǔn)選擇與應(yīng)用建議

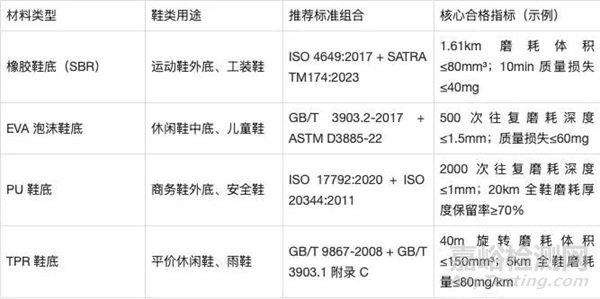

（一）按材料類型與鞋類用途選擇標(biāo)準(zhǔn)
（二）出口市場特殊要求
1、歐盟市場（CE 認(rèn)證鞋類）
橡膠鞋底需通過 ISO 4649 測試，磨耗體積≤100mm³（普通鞋）、≤80mm³（安全鞋）；
成品鞋需通過 SATRA TM144 全鞋磨耗測試，10km 行走后鞋底花紋深度≥1mm，且防滑性能 COF≥0.4；
兒童鞋磨耗測試負(fù)荷需按體重比例降低（如 300N 對應(yīng) 30kg 兒童），磨耗量≤60mg/km。
2、北美市場（ASTM 標(biāo)準(zhǔn)鞋類）
橡膠鞋底強制符合 ASTM D1630，H-18 磨輪 100 轉(zhuǎn)磨耗體積≤80mm³；
EVA 鞋底需通過 ASTM D3885，2000 次往復(fù)磨耗質(zhì)量損失≤100mg；
工裝鞋 / 安全鞋需通過 ISO 20344 全鞋磨耗，20km 后鞋底無露底，厚度保留率≥70%。
3、東南亞市場（平價鞋類）
優(yōu)先采用 GB/T 標(biāo)準(zhǔn)，橡膠鞋底 GB/T 9867 磨耗體積≤120mm³，EVA 鞋底 GB/T 3903.2 磨耗深度≤2mm；
因當(dāng)?shù)芈访娑嗌笆チＤp嚴(yán)重），建議額外加測 “粗砂紙磨耗”（P80 目），磨耗量≤180mm³。
（三）常見實操問題與解決方案
1、磨耗體積測試偏差大（CV%＞15%）
原因：樣品表面不平整、磨輪磨損不均；
解決方案：用激光平整度儀檢測樣品（平整度≤0.2mm），每次測試后用校準(zhǔn)砂紙修整磨輪（確保磨輪表面粗糙度 Ra=1.0±0.2μm）。
2、EVA 鞋底磨耗深度超差（＞2mm）
原因：EVA 發(fā)泡倍率過高（＞40 倍）、交聯(lián)度低；
解決方案：調(diào)整 EVA 配方（發(fā)泡倍率降至 30-35 倍），添加 10-15phr POE 提升交聯(lián)度；測試時降低負(fù)荷（從 50N 降至 30N，匹配 EVA 特性）。
3、全鞋磨耗后鞋底開裂
原因：鞋底材料脆性大（如 TPR 塑料相含量過高）、磨耗路面過硬；
解決方案：優(yōu)化 TPR 配方（橡膠相含量≥60%），選擇混凝土路面（而非花崗巖）測試；全鞋磨耗前對鞋底進行 “預(yù)軟化”（23℃環(huán)境放置 24h，避免低溫脆化）。
京公網(wǎng)安備11010802046783號
