準確評估碳纖維增強復合材料在純剪切狀態下的力學性能一直是實驗力學領域的挑戰。文章開發了一種改進型V型切口軌道剪切（VNR）試驗裝置，旨在解決傳統ASTM D7078標準測試中常見的試樣面內與面外旋轉、滑移及非均勻剪切應變等問題 。
研究團隊通過引入導向柱和全約束夾緊裝置，顯著增強了試驗過程中的對齊精度并抑制了試樣的非預期轉動 。此外，文章提出了一種先進的多尺度有限元分析模型。與傳統僅提取單一微觀失效點的方法不同，該模型通過識別并整合微觀尺度下的多個潛在失效區域，實現了對CFRP剪切損傷演化及非線性行為更精確的預測 。通過數字圖像相關法和實驗對比（包括±45°拉伸、Iosipescu及傳統VNR測試），驗證了該改進方法在誘導純剪切行為和獲取可靠剪切強度方面的優越性 。
在復合材料力學性能測試領域，準確獲取面內剪切性能始終是一個技術難題。碳纖維增強復合材料（Carbon Fiber Reinforced Plastic；CFRP）因其優異的比強度、比剛度和輕量化特性，在航空航天、汽車制造等高端裝備領域獲得廣泛應用。然而，復合材料的剪切性能測試長期受到多種因素困擾，包括測試過程中難以維持純剪切應力狀態、試樣面內與面外轉動導致的數據偏差，以及不同測試方法之間結果差異顯著等問題。

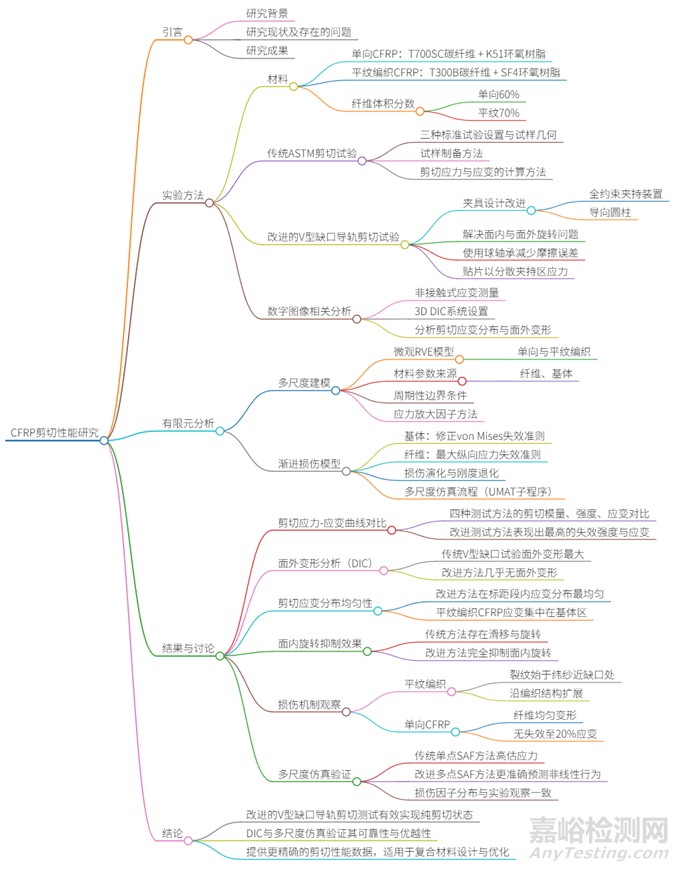

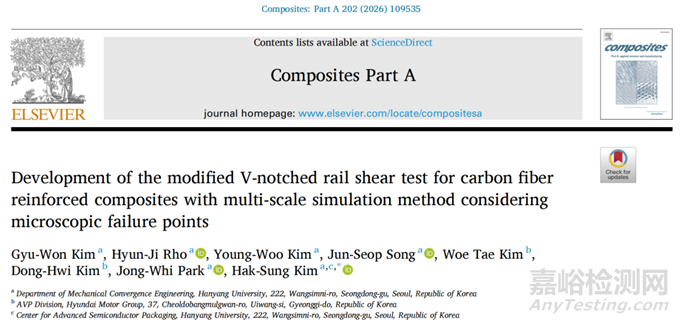

近期，韓國漢陽大學、 現代汽車集團AVP部的研究團隊在Composites Part A期刊上發表了相關研究成果。該研究成功開發了一種改進型V型缺口導軌剪切測試方法，通過創新的夾具設計和考慮微觀多點失效的先進多尺度模擬，實現了碳纖維增強復合材料純剪切性能的可靠測量與精確預測，為復合材料剪切性能表征建立了新的技術標準。論文標題為“Development of the modified V-notched rail shear test for carbon fiber reinforced composites with multi-scale simulation method considering microscopic failure points”。
該方法在常規V型缺口導軌剪切夾具兩側增加了導向圓柱，采用球軸承減小摩擦，確保設備在實驗設置過程中的對中性和加載過程中的面外約束。更重要的是，研究團隊創新性地設計了全新的夾緊裝置，能夠完全約束試樣的所有自由度，有效防止試樣在測試過程中發生面內轉動。為避免過度約束導致夾持區產生過大局部應力，試樣上粘貼了加強片以分散載荷。此外，為深入理解剪切行為，文章還開發了先進的多尺度有限元模擬方法。與傳統的多尺度模擬不同，該方法不再將失效區域固定在微觀模型的單一特定點，而是通過微觀尺度分析識別多個潛在的失效區域，并將這些區域信息整合到宏觀尺度分析中，從而更準確地模擬損傷演化和整體材料行為。

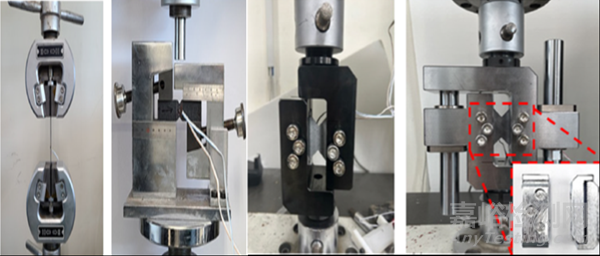

圖1 四種剪切試驗的實驗設置

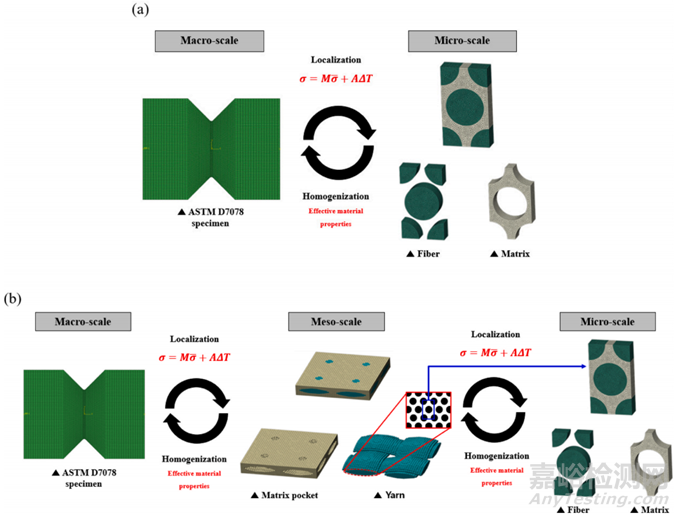

圖2 (a)單向復合材料和平紋機織復合材料的多尺度分析建模示意圖

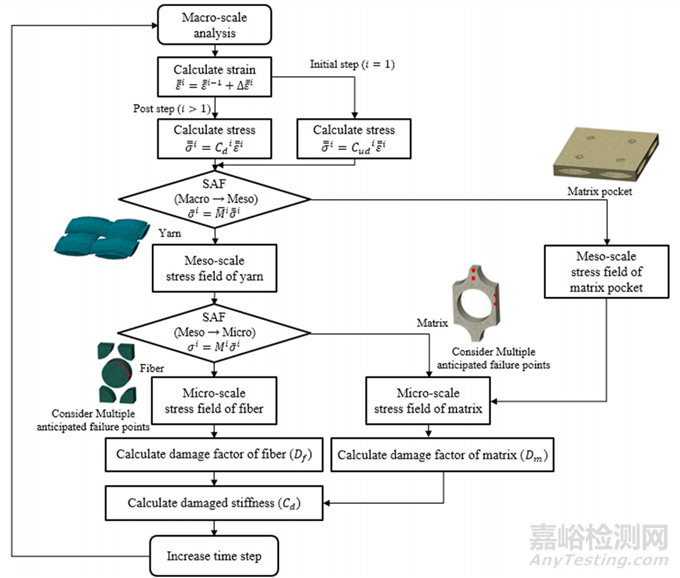

圖3 結合漸進損傷模型的多尺度模擬流程圖

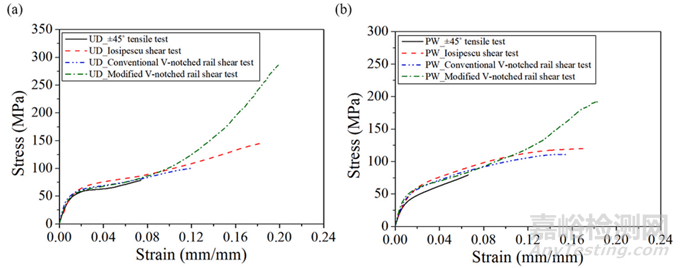

實驗和模擬結果均驗證了改進方法的有效性。從文章中的應力-應變曲線對比可以看出，對于單向CFRP，改進測試方法的破壞應變達到0.2以上，遠超±45°拉伸試驗的0.076和常規V型缺口導軌剪切試驗的0.121；對于平紋機織CFRP，改進測試方法的破壞強度達到191.57 MPa，相比±45°拉伸試驗的79.31 MPa和Iosipescu剪切試驗的119.99 MPa均有顯著提升。文中匯總了各測試方法獲得的剪切模量、破壞強度和破壞應變的平均值與標準差，清晰地展示了改進方法的優越性。數字圖像相關分析表明，在5%剪切應變水平下，改進方法在試樣標距段內實現了最均勻的剪切應變分布，而常規方法則存在明顯的應變集中或不均勻。多尺度模擬結果與實驗數據高度吻合，考慮多個微觀失效點的先進模擬能更準確地預測應力-應變行為，還揭示了基體損傷從缺口側面萌生并逐漸擴展的演化過程，與實驗觀察到的裂紋起始點一致。

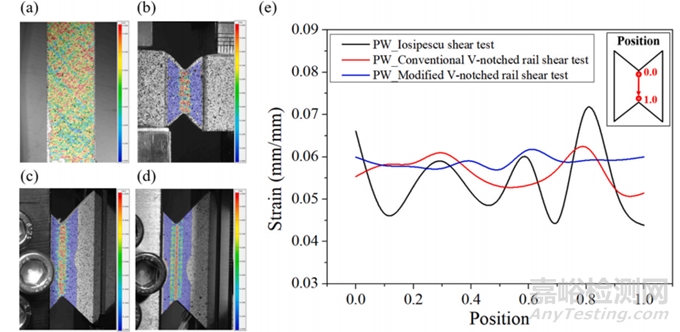

圖5 平紋機織CFRP在5%剪切應變水平下的剪切應變分布
表1 每種剪切試驗類型的實驗結果總結

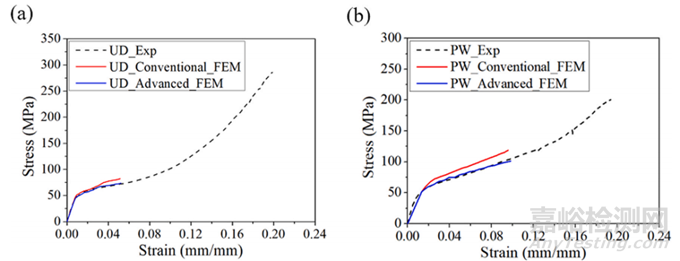

圖6 傳統多尺度模擬和先進多尺度模擬得到的應力-應變曲線與實驗結果的驗證對比

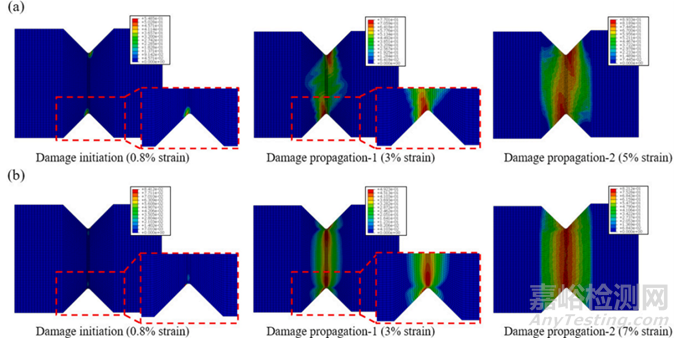

圖7 先進多尺度分析中觀察到的損傷傳播過程中的基體損傷因子
該研究成功開發的改進型V型缺口導軌剪切測試方法能夠可靠地測定碳纖維增強復合材料在純剪切條件下的剪切性能，為復合材料性能表征提供了精確且穩健的手段。該方法克服了常規測試的缺點，誘導純剪切行為的能力通過DIC和模擬得到驗證，所獲得的可靠剪切行為數據有望為復合材料部件的設計和結構優化提供寶貴見解。在工程應用中，該方法可用于建立更準確的失效準則，特別是在區分純剪切和混合應力失效域方面具有重要意義。此外，多尺度模擬框架能夠深入理解損傷機制，為復合材料的虛擬測試和性能預測提供有力工具。該研究為復合材料剪切測試設立了新標準，對推動復合材料在高端裝備中的廣泛應用具有重要價值。
原始文獻：
G.-W. Kim, H.-J. Rho, Y.-W. Kim, J.-S. Song, W.T. Kim, D.-H. Kim, J.-W. Park, H.-S. Kim, Development of the modified V-notched rail shear test for carbon fiber reinforced composites with multi-scale simulation method considering microscopic failure points, Composites Part A: Applied Science and Manufacturing, 202(2026)109535.
原文鏈接：
https://doi.org/10.1016/j.compositesa.2025.109535
