電快速瞬變脈沖群試驗的目的是為了檢驗電子、電氣設備在遭受這類暫態騷擾影響時的性能。反復快速瞬變試驗是一種將由許多快速瞬變脈沖組成的脈沖群耦合到電氣和電子設備的電源端口、信號和控制端口的試驗。試驗的要點是瞬變的短回升時長、反復率和低能量。

脈沖群試驗是一種耦合到電源線路、控制線路、信號線路上的由許多快捷瞬變脈沖組成的脈沖群試驗。此波形不是感性負載斷開的實際波形（感性負載斷開時產生的干擾幅度是遞增的），而實驗所采用的波形使實驗等級更為嚴酷。電快捷脈沖群是由間隔為300ms的不間斷脈沖串構成，每一個脈沖串持續15ms，由數個沒極性的單個脈沖波形組成，單個脈沖的回升沿5ns，持續時長50ns，反復頻次2.5KHz（對4KV測試等級）或5KHz（對其他等級）。依據傅立葉變換，它的頻譜是從5K--100M的離散譜線，每根譜線的距離是脈沖的反復頻次。對電源端子選擇耦合/去耦網絡施加干擾，耦合電容為33nF。對I/0信號、數據和控制端口選擇專用容性耦合夾施加干擾，等效耦合電容約為50-200pF。

在測試過程中，很多廠家對于脈沖群測試的端口不是太了解？

端口是什么呢？端口是指受試設備和外部電磁環境的特殊接口。一般常見的端口如：直流電源輸入端口，交流電源輸入端口，信號端口、控制端口、接地端口等等。

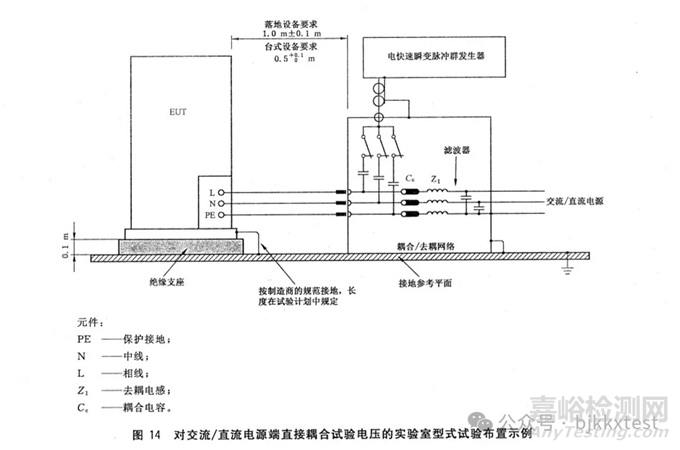

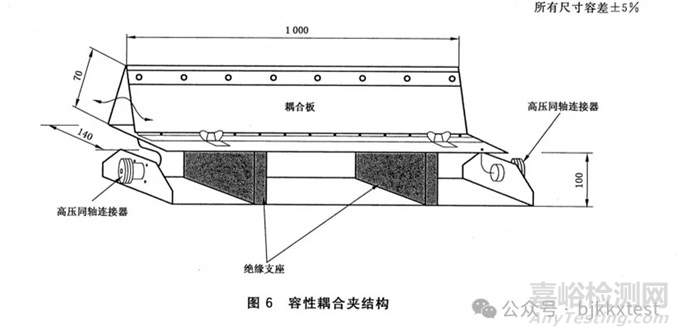

對于交流/直流電源端口采用耦合/去耦網絡直接注入；對于信號端口、控制端口采用容性耦合夾的耦合方式進行間接注入。

對于電快速瞬變脈沖群抗擾度EFT測試，它主要屬于EMC抗干擾能力測試的一種常見的試驗項目類型，主要屬于接觸型的抗擾度試驗，對受試產品的電源端口或信號端口施加干擾，看受試產品的各項功能或性能是否發生改變。

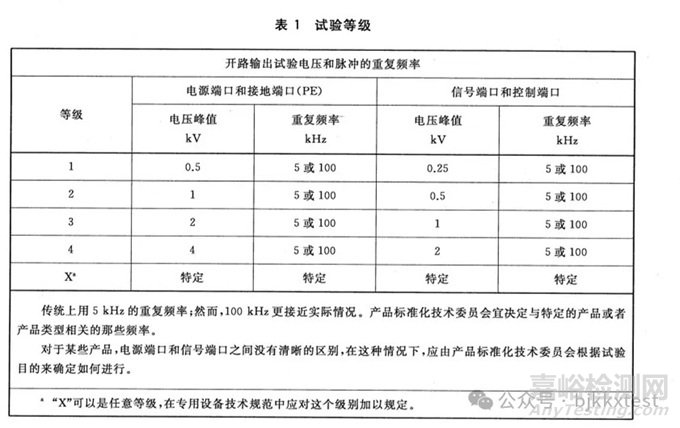

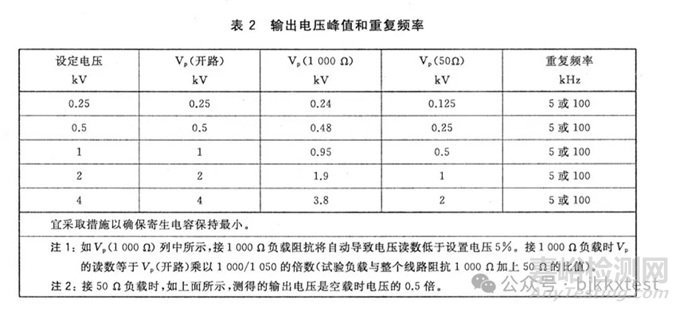

脈沖群試驗GB/T17626.4標準中規定的測試等級：
