從二維到三維：芯片封裝的革命
在芯片產業的發展歷程中，摩爾定律一直是推動技術進步的核心驅動力。然而，隨著制程工藝不斷接近物理極限，傳統的二維平面集成方式面臨著越來越多的挑戰。
2.5D/3D封裝技術的出現，為芯片產業帶來了新的發展方向，開啟了芯片的三維時代。
2.5D封裝和3D封裝是兩種不同的先進封裝技術，它們都旨在提高芯片的集成度和性能，但實現方式有所不同。2.5D封裝：將多個芯片并排放置在硅中介層上，通過微凸塊和硅中介層內部的金屬線實現芯片之間的電氣連接。硅中介層下方通過硅通孔（TSV）與封裝基板相連，最終實現芯片與外部電路的連接。
圖 | 2.5D封裝原理
3D封裝：將多個芯片垂直堆疊在一起，通過硅通孔（TSV）直接實現芯片之間的電氣連接。這種封裝方式可以最大限度地減小芯片的占地面積，提高集成度。
圖 | 3D封裝技術
Part.02打破三大壁壘：先進封裝的意義
突破存儲墻：在傳統的芯片設計中，處理器和存儲器之間的數據傳輸需要通過長距離的總線，這導致了數據傳輸延遲和功耗增加。2.5D/3D封裝技術通過將處理器和存儲器緊密集成在一起，縮短了數據傳輸路徑，提高了數據傳輸速度，有效突破了存儲墻的限制。
突破面積墻：隨著芯片制程工藝的不斷進步，芯片的面積也在不斷增大。然而，芯片面積的增大受到光刻機光罩尺寸的限制。2.5D/3D封裝技術通過將多個芯片集成在一起，可以在不增大單個芯片面積的情況下，實現更高的集成度。
突破功能墻：2.5D/3D封裝技術可以實現不同功能芯片的異質集成，將傳感、存儲、計算、通信等不同功能的元器件集成在一起，實現電、磁、熱、力等多物理場的有效融合，從而突破功能墻的限制。
Part.03技術基石：關鍵封裝技術解析
硅通孔（TSV）技術：硅通孔（TSV）是2.5D/3D封裝技術的核心，它通過在硅片上鉆孔并填充金屬等導電材料，實現芯片之間的垂直互連。TSV技術可以大大縮短芯片之間的互連距離，提高數據傳輸速度。

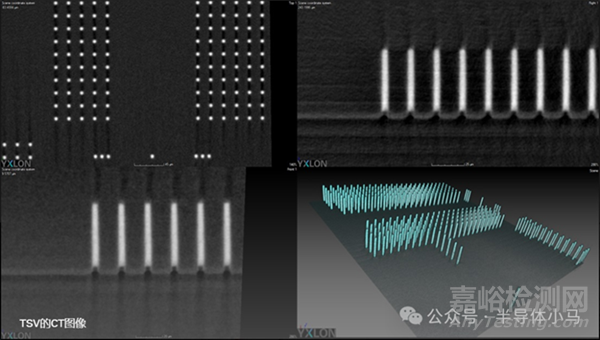

圖 | TSV硅通孔
重新布線層（RDL）技術：重新布線層（RDL）技術可以改變芯片線路接點的位置，使芯片能夠適用于不同的封裝形式。RDL技術可以增加芯片的I/O數量，提高芯片的靈活性和可擴展性。
混合鍵合（HB）技術：混合鍵合（HB）技術通過分子間作用力（范德華力）實現芯片之間的連接，具有更高的互聯密度和可靠性。HB技術可以省略再布線層，降低設計難度，提高封裝效率。
Part.04Chiplet：芯粒IP復用的創新
Chiplet技術是2.5D/3D封裝技術的重要應用之一，它將大型單片芯片劃分為多個小芯片（芯粒），這些小芯片可以使用不同的工藝節點制造，然后通過先進封裝技術集成在一起。

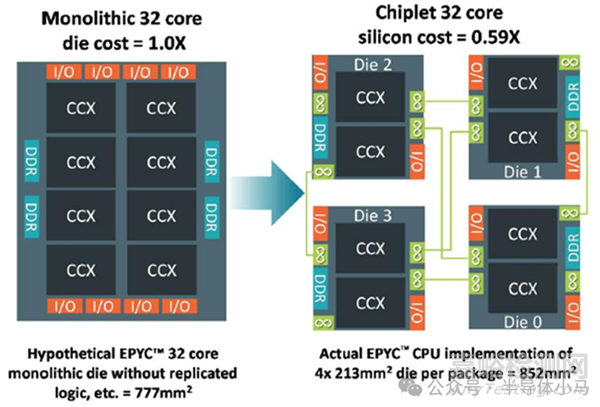

圖 | Chiplet示意圖
Chiplet的優勢：
接力摩爾定律：Chiplet技術可以在不繼續縮小制程工藝的情況下，提高芯片的集成度和性能。
提高良率：小芯片的良率通常高于大型單片芯片，因此Chiplet技術可以提高芯片的整體良率。
降低成本：Chiplet技術可以將不同工藝節點的小芯片集成在一起，降低芯片的制造成本。
縮短設計周期：Chiplet技術可以實現芯粒IP的復用，縮短芯片的設計周期。
Part.05產業格局：從材料到設備的全面升級
封裝材料：國產替代任重道遠：先進封裝技術的發展帶動了封裝材料的需求增長。目前，高端封裝材料市場主要由日本企業占據主導地位，中國大陸企業在部分領域取得了一定的突破，但整體國產化率仍有待提高。
封裝設備：前道設備需求加?。合冗M(jìn)封裝技術需要在晶圓劃片前融入封裝工藝步驟，因此需要使用大量的前道制造設備。隨著先進封裝技術的不斷發展，封裝設備市場有望迎來快速增長。
市場規模：先進封裝占比超50%：根據SEMI數據，2022年全球半導體封裝材料市場規模為280億美元，預計到2027年將達到298億美元。先進封裝市場占比已超過50%，成為封裝市場的主流。
Part.06應用場景：從消費電子到人工智能
智能手機：在智能手機領域，2.5D/3D封裝技術可以實現多芯片的集成，提高手機的性能和功能。例如，蘋果的A系列芯片采用了先進封裝技術，實現了處理器和存儲器的緊密集成。
人工智能：在人工智能領域，2.5D/3D封裝技術可以實現高帶寬存儲器（HBM）和處理器的緊密集成，提高人工智能計算的效率。例如，英偉達的H100 GPU采用了先進封裝技術，實現了HBM3e存儲器的集成。
智能駕駛：在智能駕駛領域，2.5D/3D封裝技術可以實現傳感器、處理器和存儲器的集成，提高智能駕駛系統的性能和可靠性。圖 | 先進封裝應用
Part.07未來趨勢：向高密度封裝時代邁進
封裝間距持續縮?。何磥?lái)，封裝的各類間距將會進一步下降，Bump I/O間距將會縮小至50-40μm之間，重布層線寬間距將至2/2μm，高密度封裝時代漸行漸近。
異構集成成為主流：異構集成將成為未來芯片封裝的主流趨勢，通過將不同工藝、不同功能的芯片集成在一起，可以實現更高的性能和更低的成本。
國產替代加速推進：隨著中國大陸半導體產業的不斷發展，先進封裝領域的國產替代將加速推進。國內企業在封裝材料、封裝設備和封裝技術等方面都取得了一定的突破，未來有望在全球市場中占據更大的份額。
Part.08結語
2.5D/3D封裝技術是芯片產業從摩爾定律到超越摩爾定律的關鍵拐點，它為芯片產業的發展帶來了新的機遇和挑戰。隨著技術的不斷進步和應用場景的不斷拓展，2.5D/3D封裝技術將在未來的芯片產業中發揮越來越重要的作用。
