１、基本的考慮方法

２、動特性的測定⇒計算

1）動態特性試驗儀

2）Rubber材料的力學Model

將粘彈性體置換成彈簧與Dash Pot，現在為VoigtModel

３、試驗裝置的構成例

右圖為裝置構成例（拉拔模型）。

試驗片用夾具固定，用加熱器進行加熱的同時，從載荷發生部通過探頭對試驗片施加應力。

該應力作為一項測定條件被設定好，根據頻率

作為正弦波力，使試驗片的變形振幅保持一定。

由該正弦波力產生的試驗片的變形量可以通過

位移檢出部測定出來，再根據施加在試驗片上的應力與測定出來的變形量，來計算出彈性率以及粘性率等各種粘彈性量，再作為溫度又或者時間相關的函數輸出。

裝置構成（拉拔模型）

４、試驗方法與Data

通過使用不同的變形模型，可以適用于更廣范圍的材料的試驗。

作為變形模型，有拉拔、壓縮、兩端夾持梁彎曲，3點彎曲，又或者剪切變形等模型，可以根據試驗片的形狀以及彈性率，又或者根據測定的目的來進行選擇。

可以測定以下試驗片的粘彈性特性

－儲藏彈性率：E’、G’、

－損失彈性率：E”、G”、

－損失正接：tanδ(=E”/E’)

等的溫度依存性以及頻率依存性。

?通過溫度分散測定，不僅僅可以分析玻璃轉移點溫度以及彈性率的溫度依存性，可以通過同時測定溫度分散?頻率分散，來觀測包括玻璃轉移在內的各種緩和現象，從而獲取高分子的分子構造以及分子運動相關的信息。

變形模型的種類

５、測定Data的意義

（１）　儲藏彈性率?損失彈性率與損失正切

一般的動態粘彈性試驗裝置都擁有測定儲藏彈性率E’（ω）與損失彈性率E’’（ω），或者損失正切tanδ的功能。

其中，E’（ω）表示彈性性質，E’’（ω）以及tanδ表示粘性的，即Energy的損失的性質。如圖所示，將正弦的變形振幅ε0作為力輸入，其應答與應力振幅σ0帶有相位差δ時，上記諸項可以通過下面的式子進行計算。

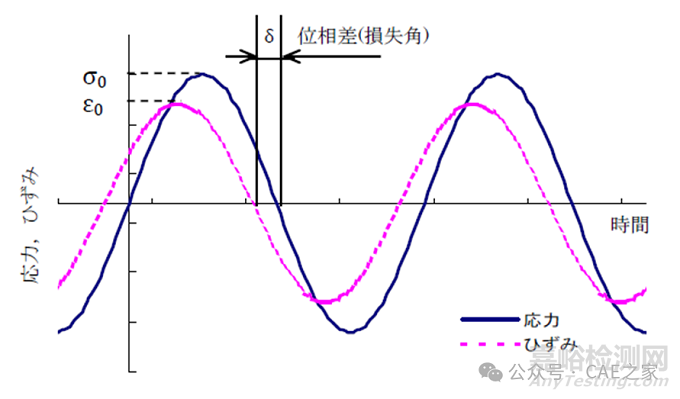

粘彈性材料的應力與應變的時間波形

（２）損失正切l(wèi)oss tangent

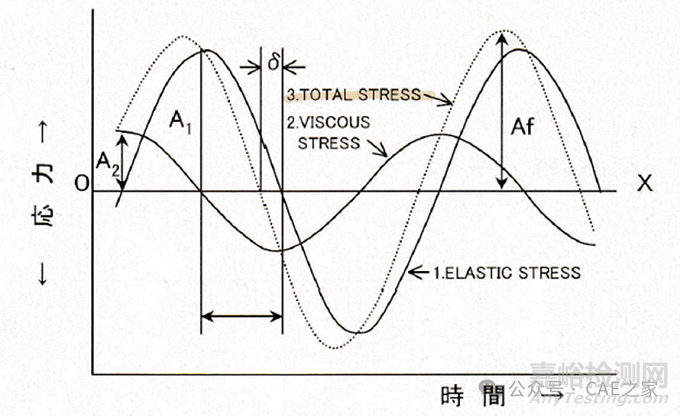

往粘彈性體上施加正弦應力又或者正弦變形時的振幅－時間曲線上的應力最大值/變形最大值(0ptimum stress/optimum Strain)的比如以下式子所示（參照右圖）。

另外

這里，tanδ為移動的損失正切。也稱作損失角(loss angle)。

完全彈性體的時候，tanδ為0，粘性越強越大。也就是表示了每1cycle下的Energy消耗的大小。

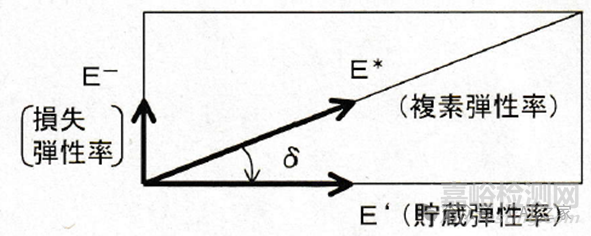

動態復數彈性率Ｅ*像如圖４所示呈為直角三角形的斜邊，鄰邊與對邊分別是儲藏彈性率Ｅ’、損失彈性率Ｅ”。斜邊與鄰邊的狹角δ是應力波形與變形波形的相位差。

Af=最大應力

Ae=最大變形

Hysteresis Loss=
