先進航空發動機在高推重比、可靠性、壽命及經濟性等方面的追求，帶來了嚴苛且矛盾的指標，這使得其關鍵重要件需兼具復雜構型與輕質高效的特性。該類高性能發動機的研發，目前是我國航空工業發展的一大制約。而大規模采用復合材料是實現減重和高效能的關鍵途徑。
復合材料成型過程中很容易產生缺陷，與金屬材料相比，復合材料缺陷具有跨尺度（納米至毫米）、多形態（孔隙、裂紋、分層等）、關聯性（如孔隙誘發裂紋擴展）等特點，這使得其檢測與評價難度顯著增加。如何快速、準確地實現復合材料的無損檢測與評估，是當前檢測技術領域的研究熱點。
當前的無損檢測方法多種多樣，檢測的精度和分辨率也不同，例如射線、工業CT、超聲、滲透、紅外熱成像等。接觸式超聲作為一種近表面無損檢測方法，近年在復合材料構件結構、缺陷、損傷檢測與評估方面有可喜的技術進展，但是分辨率仍然相對較低，而且需要耦合劑。非接觸式的空氣耦合超聲、激光超聲等對于各向異性、多材質、內含正?？紫兜冉Y(jié)構、表面粗糙度較大的復合材料構件，以及進一步考慮到耐高溫復合材料構件結構的曲面曲率、內腔、小孔等特征，要達到高精度檢測是非常困難的。
作為非接觸式無損檢測方法，基于X射線的工業CT在復合材料構件制造缺陷檢測方面從理論上就表現出獨特優勢，近年來特別關注微小結構及缺陷檢測的顯微CT技術發展迅速，對于某些特殊復合材料構件缺陷檢測取得了顯著的研究進展和部分實際應用，但對于較大尺寸的構件，目前的缺陷檢測方法尚不成熟。
現有研究雖證實CT無損檢測在缺陷識別中的有效性，但存在核心技術挑戰：一是缺乏復合材料全生命周期中裂紋、分層、夾雜等缺陷的統一評判標準；二是跨尺度、多形態缺陷的精準表征與智能識別仍存技術壁壘。
為此，西北工業大學的研究人員面向航空發動機復合材料全生命周期質量控制的CT檢測技術融合應用與智能演化趨勢，針對航空發動機中樹脂基、金屬基、陶瓷基和碳基復合材料構件，聚焦航空發動機復合材料的“技術-缺陷-性能”CT檢測新方法，將檢測技術與材料特性、工藝過程、性能評估乃至智能化發展趨勢相結合，旨在為行業提供“基體適配-技術選型-標準制定”的系統性參考。
1復合材料構件及典型缺陷
圖1展示了NASAN+3發動機中先進材料的應用場景：例如風扇葉片、機匣等低溫部件采用樹脂基復合材料（PMC）或金屬基復合材料（MMC），火焰筒、渦輪導葉等高溫部件則使用陶瓷基復合材料（CMC）。
圖1 不同復合材料構件在先進航空發動機中的相關應用
復合材料損傷不僅類型多樣、情況復雜，還常出現多種損傷混雜的現象，這使得其檢測與評價均比金屬材料損傷更具難度。表1呈現了航空發動機復合材料的部分內部缺陷相關比較，包括缺陷的種類、成因和特征。

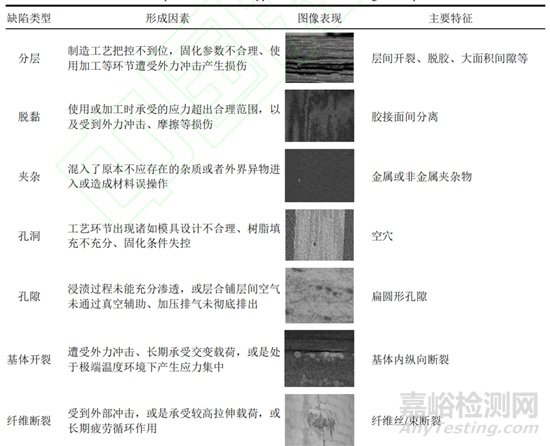

表1 航空發動機復合材料不同種類缺陷比較
2復合材料CT檢測流程及優勢
1復合材料構件工業CT檢測優勢
復合材料缺陷的高效精準檢測需滿足高分辨率、快速識別的要求。常規的超聲檢測對構件中的氣孔、夾雜、裂紋、分層等內部缺陷及其類型識別不足，復合材料超聲檢測存在難度。

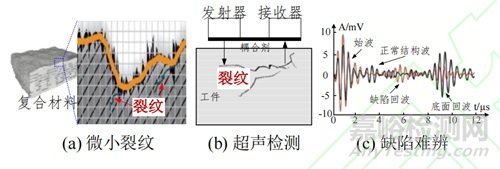

圖2直觀呈現超聲檢測在復材缺陷識別中的局限性，回波信號的電壓幅值A(chǔ)隨超聲波傳播時間t呈現波動變化，但受雜波干擾，裂紋回波特征被掩蓋導致未被識別。
圖2 超聲檢測對復合材料內部缺陷識別不足
工業CT適用于金屬、非金屬各向同性/各向異性/多層復合等各種材質，以及復雜外形/復雜內腔/小孔/嵌套/點陣等構件對象，可以滿足復合材料構件缺陷的高效精準非接觸無損檢測需求，如圖3所示，工業CT是復合材料構件缺陷無損檢測的重要技術手段，利用三維投影重建原理識別細小裂紋、氣孔等缺陷。
圖3 工業CT系統的組成示意圖
表2、表3整合了常用無損檢測方法對比，清晰顯示工業CT在微小缺陷定位(0.03～0.05 mm)、復雜結構適應性（各向異性、多孔材料）等方面的獨特優勢，但其設備成本高、大尺寸構件掃描效率低的問題仍需突破。

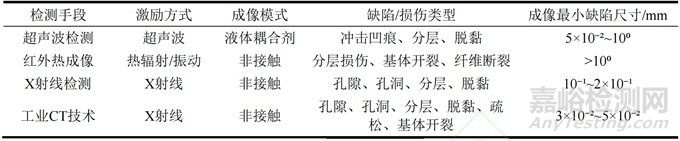

表2 常用的內部缺陷無損檢測方法對比
表3 不同成像檢測技術的性能
2復合材料構件缺陷CT檢測流程

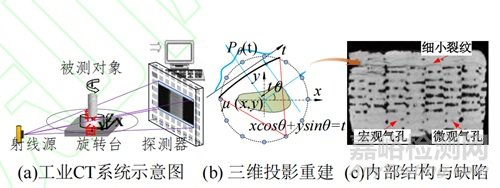

工業CT檢測流程包括CT掃描成像、切片圖像重建、缺陷特征分割、參數計算與評定四個核心環節，如圖4所示。以上環節相互關聯，形成了完整的CT無損檢測流程，通過合理的掃描成像、圖像重建、特征分割與評定，有效地識別和分析復合材料內部的缺陷，為復合材料性能評估和工藝優化提供重要依據。
圖4 基于工業CT掃描的復合材料缺陷特征獲取
與傳統2D檢測相比，CT通過三維重建實現缺陷的空間定位與量化分析（如孔隙率、裂紋擴展路徑），為工藝優化提供更全面的數據支持。但缺陷分割環節仍依賴人工或傳統算法，對低對比度、微小缺陷的識別精度不足，需引入深度學習技術提升自動化水平。
3復合材料檢測常用CT技術類型
復合材料因其各向異性、多層次結構與復雜損傷機制，其內部缺陷（如孔隙、裂紋、纖維斷裂、界面脫黏、分層等）的精確檢測與定量表征對CT技術提出了多樣化的需求。
選擇最適宜的CT檢測技術，是一個基于檢測目標的系統決策過程。其核心邏輯在于明確“材料-缺陷-目標”的三元關系：首先，界定待測構件的基體材料（如樹脂基、金屬基或陶瓷基復合材料）與增強體特性；其次，鎖定關鍵缺陷的類型、尺度與可能分布；最終，明確檢測的具體目標。
例如，中國航發聚焦SiC/SiC復合材料工業CT快速檢測技術的工程化應用，通過具體研究案例，驗證了Micro-CT輔助數值仿真的實用性。
武漢理工大學圍繞織物增強復合材料Micro-CT輔助數值仿真技術展開研究，利用Micro-CT無損成像獲取材料內部三維結構信息，構建更具代表性的數值模型，進而實現成型工藝與力學性能的高精度仿真，填補了“理想化模型”與“真實材料結構”間的差距。
華中科技大學針對熔融沉積工藝制備的復合材料存在內部缺陷多、纖維浸漬不良、層間結合弱等問題，基于上海同步輻射光源實現微米級CT成像，動態追蹤拉伸過程中缺陷演化，分析了拉伸/彎曲過程中碳纖維/樹脂界面和層間的失效模式及機制。
上海交通大學針對陶瓷基微型復合材料在高溫結構部件中的應用需求，量化分析其內部損傷演化過程，并建立數據驅動的力學模型。結合4D原位X射線微CT技術、深度學習圖像分割、數字體積相關分析和CT數據驅動的剪切滯后模型，實現從微觀損傷到宏觀力學響應的全鏈條研究。
為系統展示不同CT技術的特性與適用范圍，表4從核心技術原理、空間分辨率、優勢、局限性、典型應用場景及案例等維度，對工業CT、顯微CT（Micro-CT）、同步輻射CT（SR-CT）與原位CT技術進行了對比，量化技術差異，為復合材料研究與工程應用中的CT技術類型提供決策依據。

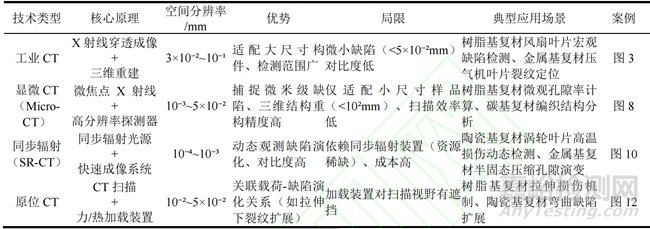

表4 CT技術類型分類比較
3復合材料缺陷/損傷CT檢測技術
目前，樹脂基、金屬基、陶瓷基及碳基復合材料憑借優異的低溫性能，已成為航空發動機風扇、壓氣機等部件的潛在選用材料，但各基體復合材料表現出不同缺陷。表5中列出了不同基體復合材料特點及缺陷表現形式。
表5 不同基體復合材料特點及缺陷表現
1PMC缺陷CT檢測
PMC在發動機冷端部件中應用廣泛，但在使用過程中容易出現孔隙、分層、纖維屈曲等各類缺陷，圖5給出了PMC中不同缺陷的尺度分布，明確PMC缺陷的跨尺度特性：微觀尺度（10−6∼10−3 mm）以樹脂孔洞、纖維-樹脂界面缺陷為主，需Micro-CT實現檢測；細觀尺度（10−3∼10−1 mm）包含纖維斷裂、界面脫黏，需工業CT結合高對比度重建算法；宏觀尺度（>10−1 mm）以分層、大面積疏松為主。圖6給出了PMC中部分缺陷的形態。
圖5 PMC中缺陷類型及與尺度

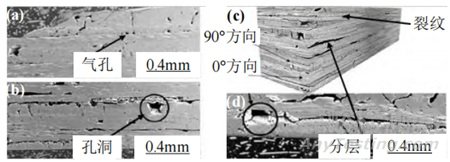

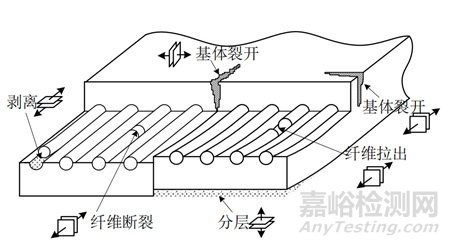

圖6 PMC中的缺陷表現
對于PMC構件而言，利用工業CT技術對PMC制品進行檢測和分析，能夠?qū)MC中的雜質、氣孔等缺陷做出精確性較高的靈敏度檢測。研究者采用不同的CT技術對PMC進行內部缺陷和結構分析。

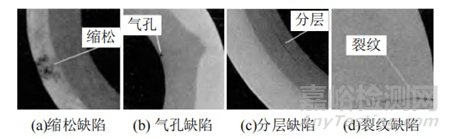

中國兵器53所利用工業CT有效地檢測出復合材料內部缺陷（如圖7所示，含夾雜、氣孔、分層、裂紋、疏松等典型類型），并且精確地測定缺陷的幾何尺寸、位置。同時，利用X射線錐束CT成像檢測模擬分層缺陷，不僅具備檢測效率高、圖像質量優、缺陷尺寸測量誤差小的特點，還能用于探究碳纖維PMC構件內部分層缺陷與工藝參數的關系。
圖7 樹脂基復合材料夾雜、氣孔等缺陷的CT檢測
華東理工大學借助CT原位拉伸裝置，對拉伸過程中纖維增強納米孔PMC的微觀結構變化進行了表征。研究發現，纖維布的加入顯著提升了復合材料的力學性能，且微裂紋最先出現在針刺區域邊緣的樹脂基體中。

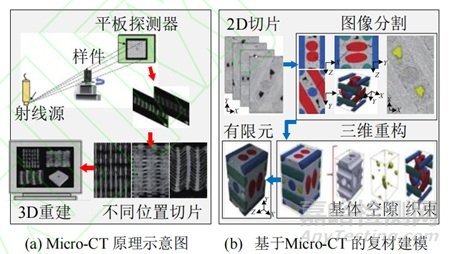

Micro-CT具有較高的空間分辨率，能夠捕捉到微米級別的細節，非常適合用于檢測小型缺陷和復雜內部結構。在PMC的研究與開發過程中，Micro-CT能夠助力研究人員掌握材料的微觀結構及缺陷形成機理。

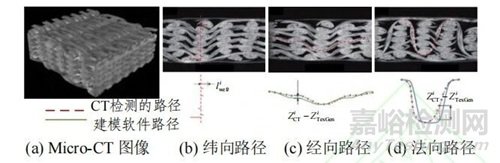

天津工業大學借助Micro-CT技術重構復合材料預制件的完整纖維結構，探究緯紗密度與厚度對纖維排布的影響，如圖8所示。從Micro-CT圖像可見，預制件內部紗線的交織結構清晰可辨；通過緯向、經向與法向路徑的對比，結合路徑偏差公式計算發現，實際紗線的空間路徑與建模軟件設計路徑的偏差交大，Micro-CT可精準捕捉預制件工藝偏差，為優化編織參數、減少纖維褶皺缺陷提供關鍵依據。
圖8 復合材料試樣Micro-CT路徑檢測分析
北京理工大學團隊通過Micro-CT的跨尺度損傷分析方法，對含孔隙缺陷的三維編織復合材料孔隙特征和拉伸行為進行了表征。通過Micro-CT掃描技術對復合材料內部孔隙缺陷進行檢測與重構后，對于具有非均質孔結構的跨尺度纖維針刺預制體增強PMC，研究中從CT數據里提取出編織紗的不規則形態，進而構建了不規則紗線截面的幾何模型。在RTM數據表征的基礎上，還對不同載荷下的應力-應變曲線及損傷斷裂機制展開研究。不過，盡管跨尺度損傷分析法能有效檢測孔隙，但在識別小尺寸或復雜形狀缺陷時可能存在誤差，因此孔隙的特征提取和分類或許需要更精細的算法。

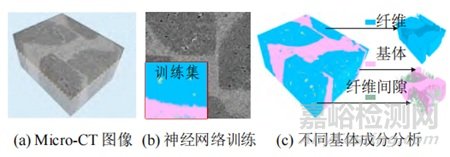

西安交通大學通過無監督機器學習結合Micro-CT，實現PMC纖維、基體及孔隙的精準識別，圖9呈現了含神經網絡訓練流程與基體成分分析結果。該方法通過實驗數據進行驗證，對復合材料構件內部的纖維、基體及孔隙率進行了測定，并探究了孔隙率與模量及強度相對降低量之間的關系。然而，跨尺度涉及從納米到毫米的多個尺度，如何有效整合不同尺度下的性能數據，構建全局模型仍然是一個挑戰。
圖9 基于CT的復合材料基體成分
同步輻射CT（SR-CT）技術成功地實現了物體內部結構演化過程的在線檢測，從而為從微結構角度揭示物體或材料的屬性提供了強有力的手段，同時也為物體或材料各種屬性模型的建立或修正提供了直接依據。

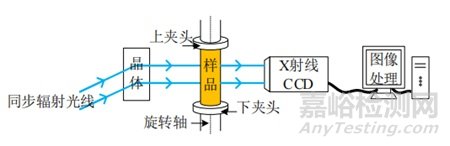

圖10展示了SR-CT技術實驗裝置示意圖。
圖10 SR-CT實驗裝置示意圖
由于SR-CT成像技術能夠?qū)ξ矬w內部結構演化過程實現在線檢測，因此不少研究將其用于PMC的破壞實驗，觀察材料內部破壞演化過程。中國科學技術大學將SR-CT技術用于復合材料動態破壞過程的觀察試驗，首次得到了亞微米分辨率下的短纖維PMC動態破壞過程的三維形貌圖像，驗證了試驗與理論分析的一致性。
綜上，工業CT可有效檢測夾雜、氣孔等缺陷，但厚壁構件中樹脂與纖維的X射線吸收差異小，導致微裂紋（<5×10−2 mm）成像對比度低，成為檢測瓶頸。
研究表明，結合 Micro-CT（微米級分辨率）與同步輻射CT（亞微米級動態成像）的多尺度融合技術，可實現從微觀結構到宏觀缺陷的全尺度表征，為解決厚壁件檢測難題提供新思路。
2MMC缺陷CT檢測
MMC因高比強度用于壓氣機葉片等部件，當前常用基體金屬多以鎂、鋁、鈦等為主，其缺陷主要為裂紋、夾雜和氣孔。X射線CT技術有助于檢測MMC增強相以及內部氣孔的分布情況。
哈爾濱工業大學運用顯微CT技術，對SiC顆粒增強基的偏聚情況及氣孔分布進行了檢測，且成功辨別出密度相差77%的鎂基體與SiC增強相，為復合材料的制備及評價提供了實用的方式方法。
北京航材院對SiC顆粒增強鋁基復合材料存在的缺陷開展了工業CT檢測試驗，圖11中對比分析了缺陷實際尺寸與不同無損檢測方法定量結果的差異，認為工業CT的結果更接近缺陷真實尺寸。
圖11 SiCp/Al試樣典型缺陷的尺寸測量結果

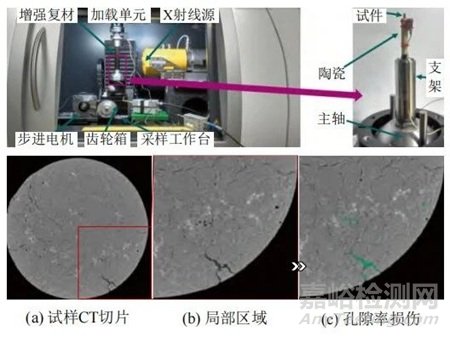

雖然CT可分辨密度差較大的增強相（如SiC顆粒與鎂基體），但多相材料（如鋁基與納米顆粒增強相）的低對比度易導致微孔隙漏檢。通過原位CT加載試驗結合灰度值動態分析，可量化孔隙率與載荷的關聯規律，為評估材料力學性能退化提供依據，圖12展示工業CT灰度圖像在缺陷量化中的應用，所得結果為建立CT檢測-力學性能關聯模型提供直接數據。
圖12 復合材料原位CT灰度圖像缺陷表征
同樣地，借助SR-CT成像技術在線檢測物體內部結構演化過程的能力，哈爾濱工業大學運用原位快速SR-CT技術，針對納米顆粒增強的Al-10%Cu復合材料的壓縮過程開展研究，同時結合CT圖像，對變形過程中材料的微觀組織結構進行了定量化分析。
大連理工大學在制備高性能鋅基復合材料過程中，借助SR-CT成像技術研究TiB2顆粒團簇，并在CT成像的基礎上改進了混合反應工藝，制備高性能的復合材料。SR-CT技術雖適合靜態或變化緩慢的過程，但在高速?zèng)_擊、爆炸反應等快速動態場景中，時間分辨率可能難以清晰記錄變化細節。為此，研究人員通過分析納米顆粒增強鋁基復合材料在不同階段微觀組織結構的變形特征，揭示了MMC在半固態溫度區間壓縮變形過程中的微孔演變規律，而這得益于他們運用快速同步輻射原位四維CT技術對該過程進行的原位觀察。同時，利用CT技術對獲取的重構切片，定義了一種切片高度l?與應變ε的模型來表征變形，用以獲取組織和孔洞定量化分析，相關結果如圖13所示。
圖13 不同應變壓縮過程CT切片孔洞分布和演變
變形過程中三相結構的演化及孔洞、裂紋的生長情況，可通過同步輻射原位CT成像得到有效呈現。盡管CT在提升時間與空間分辨率上已有明顯進步，能實現四維（時間加三維）組織演化的原位觀察，但在檢測部分復合材料的微小缺陷或結構時，仍可能存在不足。特別是在檢測較小尺寸的孔隙、微裂紋或纖維層析等問題時，分辨率和檢測能力仍需進一步提高。
同時，復合材料通常由多種不同材料組成，它們的X射線吸收率和對比度可能相似，使得在CT圖像中難以清晰區分不同組分，都將導致在檢測材料缺陷或異物時出現困難。
3CMC缺陷CT檢測
CMC用于高溫部件（燃燒室、渦輪葉片），缺陷以裂紋、分層、界面脫黏為主，圖14展示了其典型缺陷，如何有效通過檢測方法判斷材料內部缺陷性質是十分迫切的問題。
圖14 CMC典型缺陷
CT技術能方便地獲取CMC的內部信息，為孔隙研究帶來便利。經工業CT對其內部結構的表征可見：孔隙多為微米級，在陶瓷基體中隨機彌散分布，微裂紋尺寸一般在10−2～10−1 mm之間。
中國航發沈陽黎明基于微焦點CT系統，對薄壁CMC進行檢測，獲得了高分辨率的內部缺陷圖像。如圖15所示，微焦點CT技術能夠清晰地揭示材料內部的多種典型缺陷形貌。具體而言，圖15(a)顯示的亮白色點狀或團簇狀異物可判定為夾雜，這類硬質夾雜物會破壞基體的連續性，在服役過程中成為應力集中點，顯著降低材料的疲勞強度并可能誘發微裂紋。圖15(b)清晰可見的線性暗色條紋則為裂紋，裂紋的存在會直接損害材料的承載能力和斷裂韌性，是導致構件最終失效的關鍵風險源。此外，圖15(c)中可能觀察到的纖維束局部不連續或中斷現象提示了斷絲缺陷，這將影響纖維增強相的整體傳載能力，削弱復合材料的強韌化效果。
圖15 微焦點CT對CMC缺陷檢測

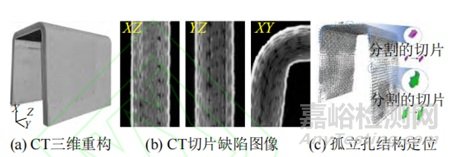

進一步地，為了在三維空間可視化孔結構，燕山大學采用工業CT對異型大尺寸C/SiC復合材料樣件進行檢測，如圖16所示，通過三維重構獲取樣件整體形狀與內部缺陷分布，結合二維切片缺陷圖像的分割處理，實現孤立孔的精準定位。統計顯示，樣件孤立孔主要集中在異型結構的曲率突變處，該發現為異型復合材料構件的模具設計優化與成型壓力調整提供了直接數據支撐。
圖16 CT對異型材料樣件進行檢測

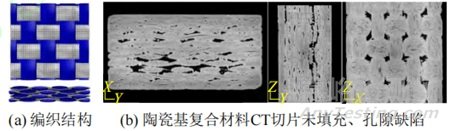

常規焦點CT的分辨率通常處于毫米級別，相比之下，顯微CT可獲取微米尺度的形態尺寸數據。圖17展示了顯微CT圖像，可以看出相鄰編織層和纖維束的相交位置之間存在大量未填充區，內部存在較高孔隙率分布。
圖17 編織SiC/SiC CMC的CT成像
受硬件與重建計算成本的制約，當前顯微CT技術僅能對毫米級尺寸的樣品開展定量分析。同時，較高的檢測成本以及對輻射防護措施的高要求，也使得其應用范圍受到限制。雖然，美國GE公司已經在實驗室研究中采用顯微CT技術對CMC部件進行無損檢測，以深入檢查CMC部件的內部結構，但考慮到實際生產需求，在進行規模批量生產時將采用更為普通的工業CT對顯微CT進行代替。

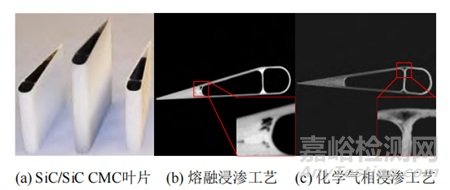

圖18呈現了通過熔融浸滲及化學氣相浸滲工藝所制備的CMC葉片內部缺陷。對比熔融浸滲（MI）與化學氣相浸滲（CVI）兩種工藝制備的CMC葉片缺陷特征可見，MI工藝葉片僅葉尾存在孤立孔隙，適合工業CT快速掃描；CVI工藝葉片的前緣孔隙密集，且存在微小裂紋，需采用Micro-CT局部掃描與工業CT全局定位結合的方案，避免缺陷遺漏，為CMC葉片檢測的工藝適配性提供參考。
圖18 不同工藝下葉片CT圖像
在CMC材料構件檢測方面，中國航天科工集團有限公司在CMC材料構件檢測方面，已借助工業CT通過間隙像質計和孔型像質計對裂紋、分層、孔洞、夾雜等缺陷進行檢測，形成了CMC無損檢測能力，進一步證實了工業CT檢測方法的可靠性，相關情況如圖19所示。
圖19 C/SiC復合材料工業CT檢測像質計
在CMC材料的研究與檢測工作中，工業CT的作用十分廣泛，不僅能夠檢測缺陷、增強體及密度分布情況，還能為材料構件的失效分析提供支持，幫助觀察復合材料內部的細微損傷。
多所高校借助相關技術開展了具體研究。廈門大學通過微焦點CT分析高溫氧化后材料的涂層，探究其對涂層氧化形貌的分辨能力及涂層在不同環境下的抗氧化能力，為該材料氧化失效機制提供參考。
西北工業大學利用工業CT研究內置缺陷試樣的彎曲性能，檢測材料局部缺陷與位置，對比兩種預制體結構噴管的截面密度，為噴管結構和工藝改進提供依據。
此外，CT技術在原位試驗及三維圖像處理中也有應用。美國加州大學等機構觀測了單向SiCf/SiC纖維復合材料在不同溫度拉伸時的開裂或斷裂過程。
上海交通大學、北京理工大學、北京結構與環境工程研究所分別借助X射線CT原位試驗、有限元法結合原位剪切試驗等，研究了不同復合材料的損傷演化機理、孔隙缺陷對力學性能的影響及損傷分布與拉伸裂紋的關系，如圖20所示，驗證了X射線CT成像檢測的有效性。不過，受限于X射線CT設備資源及試驗樣品要求，目前該方法在CMC研究中的應用仍有限。
圖20 C/SiC復合材料疲勞裂紋損傷分布
綜上，微焦點CT可有效檢測夾雜、斷絲等缺陷，但界面黏接層（如SiC涂層與基體）的缺陷因尺度小（<10?² mm）且對比度低，成為檢測盲區。盡管深度學習的語義分割算法（如U-Net）可實現基體裂紋與纖維拔出孔的精準識別，如圖21所示，但需擴大樣本庫（涵蓋不同工藝缺陷）以提升泛化能力。

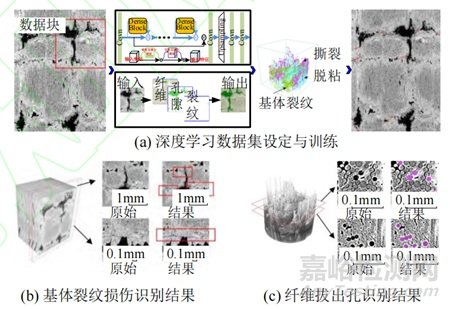

圖21 局部原始切片圖像與損傷識別結果
4碳碳復合材料缺陷CT檢測
碳碳（C/C）復合材料耐高溫，被用于火箭喉襯等部件，缺陷主要為孔洞、裂紋。借助顯微CT技術，通過不同方向編織特征研究，明確了該材料微觀結構的特點及其分布模式，并構建起相應的物理模型與幾何模型。
武漢大學運用Micro-CT對尺寸約20 mm3的三維編織碳/碳復合材料試樣進行掃描，得到了精度約1.8×10−2 mm的微觀圖像（圖22）。隨后，研究團隊采用基于深度學習的語義分割算法，對海量CT圖像進行訓練，成功實現了三維微觀組分及缺陷分割與識別。
圖22 C/C復合材料深度學習的微觀組分與缺陷識別過程

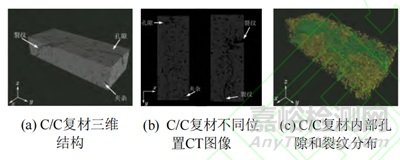

CT技術也常被用于獲取復合材料的缺陷種類及其分布，孔隙率大小等。Micro-CT可量化孔隙率，圖23展示了利用顯微CT對C/C復合材料的檢測結果，但熱循環下孔隙動態演化（如閉合與擴展）的實時檢測仍依賴同步輻射CT的高時間分辨率。建立“孔隙演化-力學性能退化”映射模型，需結合CT原位試驗與有限元仿真，這是未來提升C/C材料可靠性的關鍵。
圖23 C/C復合材料內部結構
近年來，Micro-CT系統的觀測精度持續提升，已從最初的厘米級逐步發展到微米級乃至納米級，這使其能夠勝任編織復合材料內部微觀結構的觀測工作。航天材料及工藝研究所圍繞C/C復合材料，從測量、孔隙形狀與分布等多個維度，深入剖析了X射線CT技術在該材料表征中的應用。
為實現對不同類型材料孔隙率的精準測量，業界提出并應用了更多顯微CT技術的C/C復合材料孔隙率測量方法，這進一步印證了顯微CT技術在復合材料孔隙率測量領域的有效性。
南京航空航天大學的研究發現，基體孔隙率符合正態分布（圖24），該結論源于其采用顯微CT技術開展的研究，包括將低對比度的CT圖像轉換為僅包含纖維束和孔隙的二值圖，接著借助算法去除噪聲干擾、平滑圖像邊界，再對處理后的圖像進行統計。
圖24 C/C復合材料CT圖像建模
另外，CT技術也在C/C復合材料的力學試驗觀測中得到了應用。研究中，先對復合材料的內部幾何結構進行掃描，以此獲取三維圖像和相關數據；接著運用統計算法，分析紗線與孔隙形態的變化特征；最終，成功重構出該復合材料的精細化模型。
盡管現有檢測方法在損傷和缺陷的識別效果上已有大幅提升，但在復合材料構件的生產、試驗、使用及維護等全流程中，仍缺少明確的判斷依據，是復合材料無損檢測技術當前面臨的主要難題。
以深度學習神經網絡為基礎的技術方法，為微小損傷及缺陷的智能識別開辟了新路徑。但在神經網絡的學習過程中，訓練樣本的準確性會對學習結果產生一定限制，而樣本數量與對象組合方式，同樣是影響結果的重要因素。
利用神經網絡對偽影先驗知識進行偵測與識別，進而構建基于先驗信息知識庫的性能遷移算法，已成為人工智能在工業CT智能檢測領域的發展方向。尤其是兼具定性定量分析能力，且具備高靈敏度、高分辨率的快速可靠無損檢測技術，將成為復合材料CT檢測的主要內容。
4總結與展望
CT技術作為非接觸、高分辨率的無損檢測手段，在航空發動機復合材料缺陷檢測中展現出顯著優勢，但當前仍存在兩大挑戰：一是缺乏全生命周期缺陷評判標準，導致生產與服役階段的缺陷關聯性分析缺失；二是跨尺度、多形態缺陷的智能識別精度不足，尤其是低對比度界面缺陷的檢測，仍依賴人工經驗。
未來CT檢測技術將圍繞智能化算法、多尺度融合和標準化建設3個方向進行突破和發展，為復合材料可靠性提升提供關鍵支撐。
1自適應智能檢測技術
開發基于Transformer的多模態缺陷分類模型，輸入CT圖像灰度特征、缺陷幾何參數（如孔隙率、裂紋長度）及材料力學性能數據（如拉伸強度），建立航空發動機樹脂、金屬、陶瓷、碳基復材缺陷CT圖像數據，通過遷移學習解決小樣本缺陷識別問題，實現微孔隙、微裂紋的自動化識別，適配航空發動機復合材料構件的批量檢測需求。
2多尺度融合檢測系統
整合Micro-CT的高空間分辨率，開發“微觀-宏觀-動態”四維（3D+時間）檢測系統，基于特征點匹配的跨尺度圖像配準算法，解決現有融合技術中空間與時間分辨率難以兼顧的問題；針對CMC高溫部件，實現界面缺陷的動態演化追蹤，如熱循環下裂紋擴展速率，為極端環境下復合材料的損傷機理研究提供依據。
3工藝-性能映射模型
基于CT檢測獲得的缺陷信息（孔隙率、裂紋長度、分層面積），提出構建缺陷特征（類型、尺寸、分布）與復合材料宏觀力學性能（強度、疲勞壽命）之間的定量關系模型，建立“缺陷參數-力學性能”的回歸模型，引入貝葉斯優化算法優化模型精度，將模型預測結果反饋至復材成型工藝，形成“工藝調整-CT檢測-性能驗證”的閉環優化，為工藝優化和壽命預測提供支撐。
總之，隨著智能算法與多模態CT技術的深度融合，CT將在航空發動機復合材料的可靠性提升中發揮更核心的作用。
