汽車工業的發展主要面臨著三大問題，即安全、環保和節能。電動汽車由于具有低排放、低噪聲和節能等優點，已成為當今汽車研究、開發和推廣應用的熱點，也是汽車工業發展的大趨勢。電機、電控、電池為電動汽車的三大核心零部件，其中電機作為動力驅動系統，其性能的提升代表了新能源汽車的動力提升。電機軸是電機與設備之間機械能和電能轉換的紐帶，其作用是支撐轉動零部件、傳遞力矩，并確定轉動零部件與定子的相對位置。因此在電機運轉時，電機軸主要承受較大的周期性扭轉載荷，要求花鍵端與軸承的連接處具有高耐磨性，因此，目前我國新能源車用驅動電機轉軸普遍采用20CrMnTiH鋼鍛造成形，經機械加工后，再利用表面滲碳淬火強化工藝來滿足其使用功能。
某電機驅動軸在生產下線無損檢測過程中發現其螺紋端存在縱向裂紋。電機驅動軸的宏觀形貌如圖1所示，可見其由花鍵、軸本體、螺紋（螺紋端頭有工藝孔）組成?；ㄦI和驅動軸本體整體經滲碳淬火處理，滲碳層深度為0.4~0.7mm，表面硬度為650~770HV，心部硬度為300~445HV，螺紋端要求做防滲處理，不允許出現滲碳現象。研究人員采用一系列理化檢驗方法對電機驅動軸開裂的原因進行分析，以避免該類問題再次發生。
part 1理化檢驗
1.1 宏觀觀察

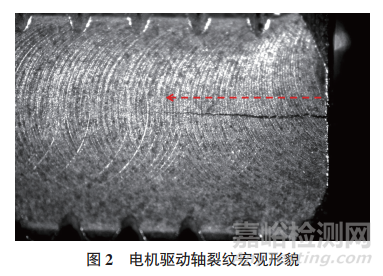

電機驅動軸裂紋處的宏觀形貌如圖2 所示。由圖2可知：裂紋沿螺紋端面軸向擴展延伸，裂紋前端較寬，尾部較尖，周圍未見分支的小裂紋，裂紋形態較筆直、剛勁有力。

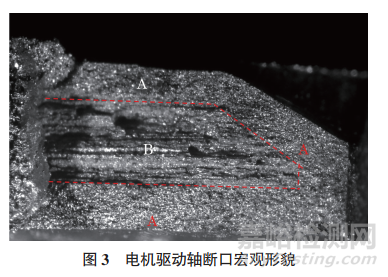

將裂紋用線切割方式人工打開，斷口的宏觀形貌如圖3所示。由圖3可知：斷口明顯分為兩個部分，標記為A區和B區，斷口整體潔凈，未見明顯回火氧化產物；表層A 區未見明顯宏觀塑性變形，斷面平齊、粗糙，顏色較灰暗，可見明顯的晶粒外形，呈典型的脆性斷裂特征，心部呈撕裂纖維狀，具有宏觀塑性痕跡。由斷口特征可以推斷，驅動電機轉軸首先沿表層A區開裂，剩余截面不足以承受外力作用，快速斷裂形成B區。由斷裂面形貌的特征及驅動電機轉軸的生產工藝綜合推斷，驅動電機轉軸螺紋端表面具有滲碳層斷口特征。
1.2 掃描電鏡（SEM）分析
將電機驅動軸斷口用乙醇溶液超聲清洗，然后置于掃描電鏡下觀察，結果如圖4所示。由圖4可知：A、B兩區均未見明顯夾雜、夾渣等材料冶金缺陷和折疊、擦傷等鍛造缺陷；A區斷口形貌以典型的冰糖狀沿晶為主，含有少量韌窩，晶界面局部可見微小氣孔，但未見明顯的“雞爪紋”花樣；在A區和B區過渡區域呈沿晶+ 韌窩形貌；B區主要呈韌窩形貌，具有撕裂剪切混合特征，表明該處斷裂性質為塑性斷裂。
1.3 金相檢驗

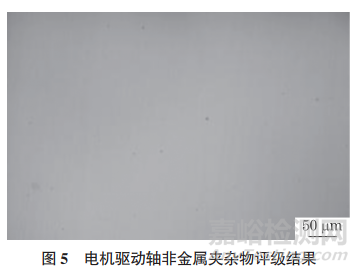

將開裂電機驅動軸螺紋端沿縱向剖開，按GB/T 10561—2005《鋼中非金屬夾雜物含量的測定 標準評級圖顯微檢驗法》進行非金屬夾雜物評定，結果為：A0.5，B0，C0.5，D0.5級（見圖5），材料中非金屬夾雜物含量較少，表明驅動電機軸原材料純凈度較好。

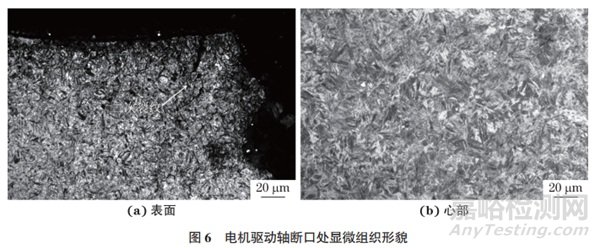

沿電機驅動軸垂直斷面剖開并截取金相試樣，將試樣腐蝕后置于光學顯微鏡下觀察，結果如圖6所示。由圖6可知：斷口附近A區可見明顯二次裂紋，其顯微組織為細針狀馬氏體+殘余奧氏體+少量碳化物，依據GB/T 25744—2010《鋼件滲碳淬火回火金相檢驗》，馬氏體針的級別為3級，殘余奧氏體的級別為2級，碳化物的級別為1級；心部顯微組織為板條狀馬氏體，級別為1級，斷口沿裂紋兩側并未見明顯脫碳現象，說明該裂紋與鍛造工藝無關。
另隨機抽取一件未開裂電機驅動軸，將其沿橫截面剖開并進行金相檢驗，結果如圖7所示。由圖7可知：未開裂電機驅動軸螺紋端也存在滲碳現象，且在工藝孔內表面有沿滲碳方向的裂紋。由此可推斷出電機驅動軸螺紋端裂紋首先在工藝孔內表面形成，然后擴展至整個硬化層內，心部發生了一次性過載開裂，最終形成肉眼可見的宏觀裂紋。
1.4 化學成分分析
在開裂電機驅動軸上取樣，對試樣進行化學成分分析，結果如表1所示。由表1可知：試樣的化學成分符合GB/T 3077—2015《合金結構鋼》對20CrMnTi鋼的要求。
1.5 硬度測試
按照GB/T 9450—2005《鋼件滲碳淬火硬化層深度的測定和校核》，使用顯微維氏硬度計對電機 驅動軸螺紋端表面（距表面0.1mm處）和心部進行硬度測試，結果如圖8所示。由圖8可知：滲碳層硬化層深度為0.675mm；距表面0.1mm處的硬度為781HV1, 心部硬度為450HV1。
part 2綜合分析
由上述理化檢驗結果可知：該開裂電機驅動軸的化學成分符合標準要求；螺紋端表面有明顯的滲碳組織，根據GB/T 3098.1—2010《緊固件機械性能 螺栓、螺釘和螺柱》，表面硬度高出心部硬度30HV，可判定該產品表層已滲碳，不符合產品螺紋端防滲工藝的技術要求。
電機驅動軸首先在硬化層內形成延遲性裂紋，裂紋源處可見沿晶斷裂特征，但晶界面未見“雞爪紋”；在后續的精加工過程中，由機床頂針將零件工藝孔與機床固定，對零件形成了相互擠壓的作用力，導致剩余心部截面積非常小，鍵槽平面距中心孔厚度為3mm，除去兩側硬化層深度，心部厚度僅約為1.64mm，不足以承受外部的擠壓作用力，最終導致電機驅動軸開裂，其微觀形貌主要呈韌窩特征。
該電機驅動軸是產品下線后短時間內發生開裂的，并非在車輛運行狀態下發生開裂。該電機驅動軸螺紋端開裂性質符合延遲開裂特征。根據GB/T 1172—1999《黑色金屬硬度及強度換算值》，表層材料極限強度可達2000MPa 以上，材料為超高強度鋼。材料的強度越高，延遲開裂敏感性越大，越容易發生延遲開裂。電機驅動軸螺紋端不合理的防滲工藝導致其表面形成滲碳層高碳馬氏體組織，使表面硬度和強度增大，增加了材料延遲開裂風險。
part 3結論及建議
該電機驅動軸的開裂性質為延遲性開裂，螺紋端表面滲碳，導致其表面硬度偏高，材料產生了馬氏體及其不充分的回火組織，增加了材料延遲開裂的敏感性，最終導致電機驅動軸螺紋端發生開裂。
建議完善電機驅動軸生產工藝，做好防滲措施，避免螺紋端表面滲碳。
