在航空航天、新能源汽車、風電等高端制造領域，纖維增強聚合物基復合材料憑借高比強度、高比模量、輕量化等優異特性，成為推動產業升級的核心材料。但這類材料存在一個關鍵短板——對沖擊損傷異常敏感：微小的面外沖擊（如冰雹撞擊、工具墜落、碎石撞擊），就可能在材料內部造成分層、基體裂紋等難以目視察覺的損傷，進而大幅降低其承載能力，嚴重威脅結構安全。

在此背景下，“沖擊后壓縮”（Compression After Impact, CAI）性能測試，成為復合材料研發、質量控制、選型決策中不可或缺的核心環節，更是連接實驗室標準與市場實際應用的關鍵橋梁。

什么是CAI測試？

很多人將CAI測試誤解為單一的沖擊實驗，實則不然——它是一套完整的系統性能評估流程，核心目的是模擬復合材料在實際服役中“遭遇低能量沖擊后繼續承載”的嚴峻工況，精準考核材料受損后的剩余壓縮強度。

其測試邏輯可概括為兩步：

第一步，通過標準化的落錘沖擊或準靜態壓痕方法，在復合材料層合板試樣上引入可控、可重復的損傷，模擬實際使用中可能遇到的沖擊場景；

第二步，將已產生損傷的試樣固定在專用支撐夾具中，進行壓縮試驗直至失效，最終測定其壓縮殘余強度，以此判斷材料在受損后的結構可靠性。簡單來說，CAI測試就是給復合材料做“抗沖擊后的耐力測試”，直接決定材料能否在復雜工況下安全服役。

檢測標準解讀

當前，業界普遍遵循ASTM D7136（落錘沖擊）與D7137（壓縮殘余強度）標準體系。這些標準詳細規定了從試樣制備、沖擊引入到最終壓縮測試的全過程。

1. 核心試樣

標準推薦針對厚度為4.0至6.0毫米,建議厚度為5mm的層合板進行測試，鋪層方式對結果有決定性影響。例如，單向纖維增強材料通常采用[45/0/-45/90]NS的堆疊順序，而編織織物纖維增強材料則推薦[(+45/-45)/(0/90)]NS。

2. 沖擊引入

標準落錘沖擊采用質量為5.5±0.25千克、沖頭直徑為16±0.1毫米的半球形沖擊器。沖擊能量通常根據試樣厚度進行歸一化計算，標準指定沖擊能量與試樣厚度之比為6.7 J/mm。沖擊過程會產生典型的力-時間曲線，如圖1，其中峰值力（Fmax）和損傷起始力（F1：力與時間曲線斜率第一次突變對應的力）是關鍵參數。

圖1  典型的力-時間曲線

3. 損傷評估

沖擊后，需使用超聲等無損檢測（NDI）方法量化損傷區域，測量其長度、寬度及最大損傷直徑，損傷程度測量如圖2。

圖2  損傷程度測量

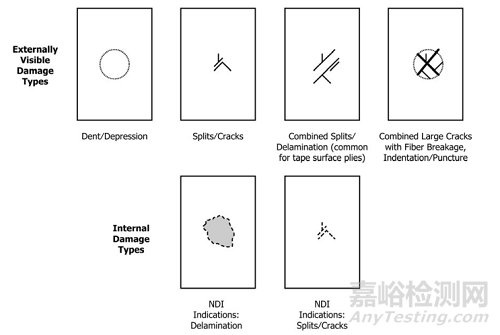

常見的損傷模式包括凹陷、分層、基體裂紋和纖維斷裂，如圖3。

圖3  常見損傷模式

4. 壓縮測試

受損試樣被安裝在一個復雜的支撐夾具中進行壓縮測試。該夾具設計精密，旨在提供邊緣支撐、防止屈曲，同時確保載荷均勻引入。測試需記錄力-位移曲線，并計算極限抗壓殘余強度（FCAI）。失效模式需使用標準代碼進行記錄（如“C”代表在損傷處失效），只有特定的失效模式（如貫穿損傷的失效）才被認為是有效的。

圖4 沖擊后壓縮測試夾具

然而，標準也明確指出，測試結果受試樣幾何、鋪層、沖擊變量及邊界條件等多重因素影響，具有高度的配置特異性。這意味著，直接比較不同測試配置下獲得的數據需格外謹慎，CAI值更多用于材料篩選和相對比較，而非直接作為設計許用值。

CAI測試的應用場景與核心挑戰

1. 主要應用領域

CAI測試的應用場景高度貼合高端制造領域的實際需求，覆蓋航空航天、風電、高性能汽車與軌道交通等核心領域：

風電領域：模擬風機葉片在運行中遭遇冰雹、飛鳥、空中碎片撞擊的場景，評估葉片抗沖擊性能，直接決定葉片的使用壽命和運行可靠性；

航空航天領域：機翼、機身、尾翼等承力結構多采用碳纖維增強塑料（CFRP），飛機在起飛、降落、穿越云層時可能遭遇冰雹撞擊，或在制造、維修中遭遇工具墜落沖擊，這些沖擊可能僅造成表面小凹痕，但內部損傷會嚴重影響飛行安全，因此CAI測試是航空復合材料選型的核心考核指標；

高性能汽車與軌道交通領域：賽車（F1）的單體殼、底盤等碳纖維部件，需承受行駛中碎石沖擊的考驗，CAI測試可精準評估其受損后的安全性能，為部件設計提供數據支撐。

2. 核心測試挑戰

盡管CAI測試有明確標準可循，但實際測試過程中仍面臨諸多挑戰：一是復合材料對沖擊損傷的耐受性較差，損傷類型復雜、形狀不規則，且多為內部隱藏?fù)p傷，難以通過目視發現；二是低能量沖擊的危害性極高——造成明顯表面損傷的沖擊能量，往往遠高于對材料機械性能產生顯著影響的沖擊能量，常規目視檢查易遺漏關鍵損傷；三是測試結果受多種因素影響，對設備精度、操作規范性、檢測方法的要求極高，需專業團隊和高端設備才能確保測試數據的準確性。
