PC是一種常見的工程塑料，具有強度高、韌性好、收縮率較低、絕緣性能優異等特點，廣泛應用于電子電氣產品的外殼和絕緣部件。但PC材料成型的制件易發生應力開裂，限制了其在某些產品設計上的應用。

塑料應力開裂是指由低于塑料機械強度的各種應力引起塑料件內部或外部的開裂，這類開裂受所處環境影響（如液體或氣體分子侵蝕）而加速發展，通常稱為ESC。

現有研究主要集中在材料特性、不同溶劑和成型工藝等對應力開裂的影響，針對其他塑料對PC塑料件應力開裂的影響鮮有報道。本文針對某電氣設備中PC塑料件開裂的失效進行分析，探討了開裂形成的原因和機理，得出了產品設計時材料選型與應用的又一注意事項。

1 失效情況

將PC材料在120 ℃熱風干燥料斗中烘烤4 h，注射成型成圖1所示的連接器母座，該連接器母座為絕緣外殼和螺紋管一體式結構；該電氣設備正常工作或靜置6個月后部分連接器母座螺紋管出現斷裂現象，取斷裂和未斷裂的連接器母座進行對比分析。

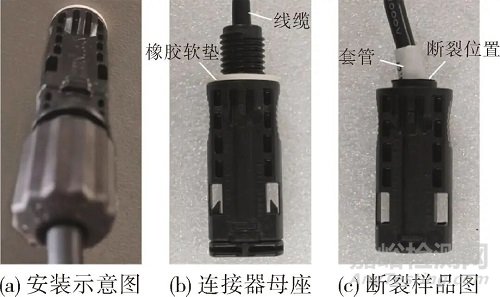

圖1  連接器安裝示意圖及斷裂位置圖

2 結果與討論

連接器母座的螺紋管位于電氣設備內部，可排除外部環境對斷裂失效的影響，應在設備內部尋找失效原因。取斷裂失效的連接器和未斷裂的連接器進行對比分析，通過SEM、FTIR、GC?MS、TG和DSC等分析方法確認失效原因。

采用SEM對斷面進行觀察，結果見圖2?？梢钥闯?，斷口表面基本垂直于螺紋旋轉軸方向，斷口比較平齊，尤其是螺紋內側面平如鏡面。由內側面向外側面，出現了放射狀條帶，條帶部位有一些分裂的碎片。整個圖片呈現突出的脆性斷裂的特征，無明顯的塑性形變殘存。根據圖2斷面特征可以推斷斷口裂紋起源于螺紋內側，向螺紋外側面擴展，主要斷裂模式為脆性斷裂。此外，從圖2（b）和斷口放射狀條帶的圖片發現有疑似腐蝕導致的碎片和孔洞狀形貌。圖2與文獻報道的PC材料ESC現象斷口特征類似，斷面都很光滑，斷口有放射狀條帶和殘留碎片，因此，推測斷裂的原因可能是化學腐蝕導致的環境應力開裂。

圖2  連接器斷裂面的SEM照片

初步分析，造成圖2中螺紋管脆性斷裂的原因可能是異物侵蝕，即根據圖2推測可能受到化學腐蝕，但也有可能是材料批次差異導致斷裂，即斷裂產品的材料性能較差。從失效分析角度考慮，需要對影響因素進行逐個排查。以下通過FTIR、DSC、TG和GC?MS等方法對斷裂樣品和未斷裂樣品的材料差異和斷裂面是否存在異物進行分析。

對斷裂樣品和未斷裂樣品進行FTIR分析，取樣品遠離螺紋處的另一端的塑料外殼進行衰減全反射分析，結果見圖3。圖3呈現了PC材料的特征吸收峰，其中2800~3000cm-1為—CH3和—CH2—對稱伸縮振動峰與不對稱伸縮振動峰，1770cm-1處為—C=O伸縮振動峰，1596、1504 cm-1處為苯環特征吸收峰，與文獻報道的一致。對比圖3中斷裂樣品和未斷裂樣品的特征吸收峰，可以發現兩者基本一致，因此，兩者在FTIR譜圖上無明顯區別。

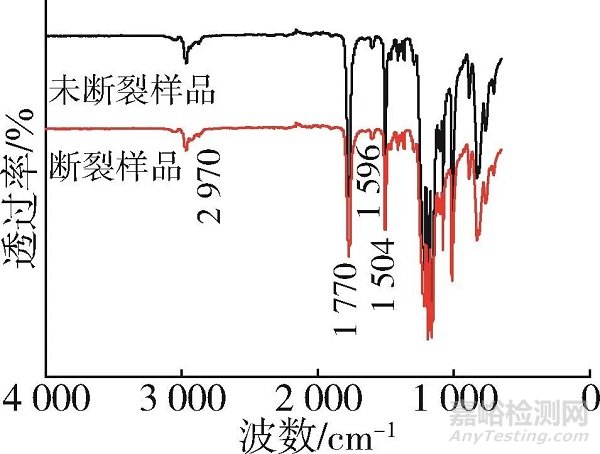

圖3  斷裂樣品和未斷裂樣品的塑料外殼的FTIR譜圖

為進一步確認斷裂和未斷裂樣品的塑料外殼材料是否存在差別，對兩者進行DSC和TG分析。DSC測試時先以20 ℃/min的速率程序升溫至280 ℃去除熱歷史，程序降溫后再以20 ℃/min速率二次升溫，二次升溫曲線見圖4。從圖4中可以看出，斷裂樣品和未斷裂樣品的Tg非常接近，均為146 ℃左右。TG測試以20 ℃/min的速率升溫至800 ℃，測試結果見圖5。從圖5可以看出，兩者的熱失重曲線幾乎完全重疊。將DSC測試的Tg和TG測試的起始分解溫度（Tonset）等列于表1。表1中斷裂樣品和未斷裂樣品的Tg、起始分解溫度和殘留質量非常接近，結合FTIR光譜分析的結果，可以認為斷裂樣品和未斷裂樣品的材料幾乎無差別。

圖4  斷裂樣品和未斷裂樣品的塑料外殼的DSC曲線

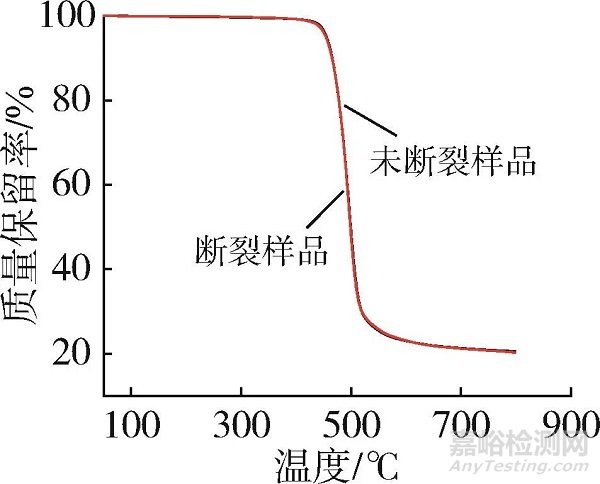

圖5  斷裂樣品和未斷裂樣品的塑料外殼的TG曲線

表1  DSC和TG測試結果

為了確認是否有異物侵蝕，取斷裂樣品和未斷裂樣品的螺紋處塑料置于樣品測試瓶中于180 ℃加熱5 min，對其有機揮發成分進行GC?MS分析，采用全掃描模式，測試結果見圖6和圖7。從圖6的總離子流色譜圖（TIC）可以看出，斷裂品在保留時間25.3 min處有一尖峰，而未斷裂品在此處則無此色譜峰。此處色譜峰對應的質譜圖見圖7，可以看出，離子峰的質荷比（m/z）主要有104、149、150和205等。經過儀器自帶的軟件分析，結合相關文獻報道，TIC譜圖中對應的化學物質為鄰苯二甲酸二丁酯（DBP）。DBP在離子源的轟擊下，裂解為m/z 149、150、205和223等離子，這些離子可作為DBP的定性離子。對斷裂品斷面進行FTIR分析，并將光譜與塑料外殼和DBP的光譜對比得到圖8，可以看到，斷面處相比塑料外殼增加了1724 cm-1的振動峰，而此峰與DBP的—C=O伸縮振動峰一致，因此，F(xiàn)TIR分析結果進一步佐證了斷面處被DBP污染。

圖6  斷裂樣品和未斷裂樣品螺紋處揮發物的總離子流色譜圖

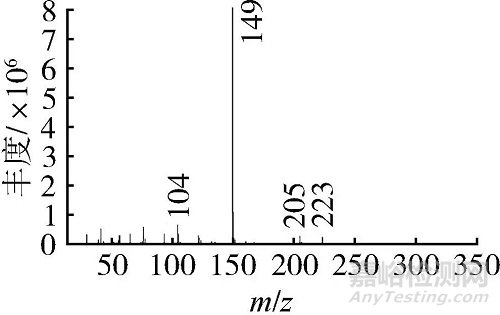

圖7  斷裂品揮發物在保留時間25.3 min處的質譜圖

圖8  斷裂樣品斷面、塑料外殼和DBP的FTIR譜圖

為了確認DBP的來源，對螺紋管周圍的材料進行分析。由圖1可知，連接器螺紋管內部通孔需要穿入套管保護的線纜，螺紋管根部有一環形橡膠軟墊。斷裂樣品和未斷裂樣品的差別在于使用了不同的套管，斷裂樣品使用了軟質PVC套管，未斷裂樣品使用了PO套管，因此，取斷裂樣品和未斷裂樣品的套管以及橡膠軟墊分析上述DBP的來源。斷裂樣品的套管、未斷裂樣品的套管和橡膠軟墊分別置于樣品測試瓶中180 ℃加熱5 min，對其有機揮發成分進行GC?MS分析，測試結果見圖9。可以看到，斷裂樣品配套的PVC套管的揮發物TIC圖與圖6中斷裂樣品螺紋處的揮發物的保留時間完全一致，均為25.3 min，而橡膠軟墊和未斷裂樣品配套的PO套管則無明顯揮發物。圖10為PVC套管揮發物在25.3 min處的質譜圖，可以看出m/z 149、150、205和223等離子峰，與圖7完全一致，表明揮發物為DBP。圖7和圖10中m/z 149離子豐度最高，該離子峰一般作為DBP的定量離子，采用選擇離子掃描（SIM）模式，對m/z 149離子進行定量分析，以正己烷作為溶劑對套管進行萃取，得出PVC套管中的DBP含量為23.9 %（質量分?jǐn)?shù)）。

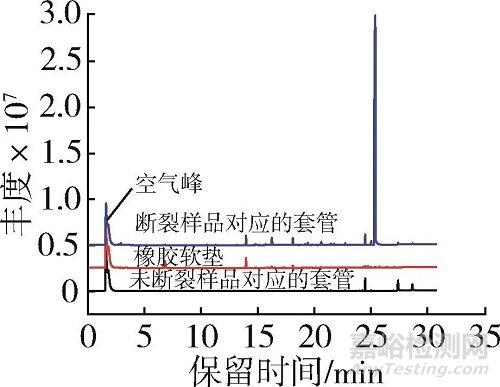

圖9  橡膠軟墊、斷裂樣品和未斷裂樣品對應的套管的揮發物總離子流色譜圖

圖10  斷裂樣品對應的套管揮發物在保留時間25.3 min處的質譜圖

通過上述FTIR、DSC、TG和GC?MS分析數據可知，斷裂樣品和未斷裂樣品的材料幾乎無差別，斷裂樣品的螺紋處受到了與之接觸的PVC套管中的DBP的污染，而未斷裂樣品則無化學物質污染的痕跡，因此，連接器母座斷裂的原因很有可能是受到了DBP的侵蝕而導致的應力開裂。

ESC的影響因素較多，如應力大小、溶劑種類、分子量、結晶、取向等。對于同一材料的制件，存在一臨界應力，當大于此臨界應力時，溶劑的侵蝕可造成ESC現象，小于此臨界應力，制件可以穩定的保持完好狀態，溶劑不同，此臨界應力值也不同。因此，在一定應力作用下，溶劑是影響ESC的關鍵因素，能與聚合物產生強相互作用的溶劑風險更高。

通常，溶劑對聚合物的溶解作用可以通過溶度參數（δ）表征，溶度參數越接近，溶劑越容易溶解聚合物。一般采用Hildebrand溶度參數來評估溶劑與聚合物的溶解過程，但Hildebrand溶度參數δ未考慮分子極性和氫鍵等因素的影響，因此主要適用于非極性聚合物的溶解過程。鑒于PC具有一定極性，采用適用范圍更廣的Hansen溶度參數計算PC和DBP的溶解性更具合理性。Hansen將內聚能E分成ED、EP和EH 3個部分，分別由色散力、極性作用和氫鍵作用形成，對應的溶度參數分別為δD、δP和δH。兩種不同材料的溶度參數距離Ra可表示為式（1）：

式（2）中，RED小于1表示溶劑和聚合物相互作用較強，能夠較好的溶解聚合物，大于1表示兩者相互作用弱，溶劑不能較好地溶解聚合物。PC和DBP的δD、δP和δH值及PC的Ro值見表2。將表2數據代入式（1）和（2），得到PC和DBP相互作用的溶度參數距離Ra和RED值，結果列于表3。從表3可以看出，PC和DBP的RED值為0.72，小于1，即DBP能夠較好的溶解PC。因此，從Hansen溶度參數的角度分析，DBP對PC溶解作用強，能夠?qū)е翽C分子間作用力降低，在較小應力作用下就能導致部件開裂。

表2  PC、PA66和DBP的Hansen溶度參數

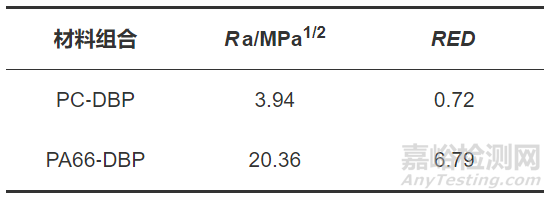

表3  溶劑DBP對PC和PA66的溶度參數半徑和RED值

因此，連接器的斷裂是由于受到了與之接觸的軟質PVC套管中的DBP侵蝕，其作用機理可用圖11表示。DBP從PVC套管內部析出至套管表面，滲入與之接觸的PC螺紋管內表面，使PC材料塑化，分子鏈間作用力降低，螺紋管內表面缺陷處作為應力集中點，在溶劑和外部應力作用下可產生微變形，該微變形增大了缺陷的表面積，使溶劑更容易滲入并將樹脂塑化；隨著溶劑進一步滲入，缺陷處會發展成微裂紋；在應力作用下，微裂紋聚集形成裂紋，并在裂紋前端形成更深的塑化區，進一步擴展成更深的裂紋甚至斷裂。DBP由螺紋管內部滲透至外部，從而導致由內向外的脆性開裂。由于螺紋管根部受到的應力最大，因此斷裂基本上發生在根部。設備運行時會產生大量熱量，柜體內的溫度可達到50~70 ℃，受此高溫影響，套管內的DBP會加快揮發和滲透，因而短時間內就出現了斷裂現象。

圖11  環境應力開裂過程示意圖

3 結論

通過以上分析，說明此軟質PVC套管與PC連接器不能一起使用，推而廣之，在機械和電氣產品設計時，需要考慮軟質PVC塑料件和PC塑料件作為相鄰部件一起使用的風險。針對本案建議的改進方案可以從2個角度考慮：產品設計角度和材料設計角度。

從產品設計角度分析設計改進方案主要有以下2種：第一種方案為將PVC套管改為其他材料套管，比如PO套管。因該類套管僅含有抗氧劑等少量小分子物質，因此，發生分子揮發或遷移的概率非常低，對PC材料幾乎無影響。第二種方案為將連接器的外殼材料由PC改為聚酰胺（PA）等溶度參數與DBP等鄰苯類物質相差較大的聚合物材料。以PA66為例，應用Hansen溶度參數分析，其δD、δP和δH值及Ro值列于表2。將表2數據代入式（1）和（2），得到PA66和DBP相互作用的溶度參數距離Ra和RED值，結果見表3。從表3可以看出，PA66和DBP的RED值為6.79，遠大于1，說明DBP與PA66之間相互作用很弱。因此，DBP很難侵蝕PA66等PA類材料，含DBP等增塑劑的PVC套管可以與PA材料一起使用。

從材料設計角度分析，改進方案可以分別從PVC套管材料改性或連接器外殼PC材料改性進行分析。PVC材料改性可以使用雙季戊四醇酯或氯化石蠟等分子量較大的化合物作為增塑劑，可改善增塑劑的析出，并且此類增塑劑對PC材料的溶解作用非常小，不會導致PC的塑化，大大降低ESC風險。PC材料改性可以采用與耐溶劑性能較強的材料如PA或聚對苯二甲酸二丁酯（PBT）等共混成PC/PA或PC/PBT合金的形式改進其耐溶劑性，如盧家榮等在PC中加入20 %的PA6，樣品在二甲苯中浸泡5 min，發現PC/PA6共混物樣品表面則無明顯變化，斷裂伸長率保持為浸泡前的70 %，相比之下，無色透明的PC樣品表面發白并出現明顯的裂紋，斷裂伸長率大幅下降了97 %；錢志國等研究了PC中加入PBT對耐溶劑性能的影響，發現PC/PBT共混比為60/40能獲得較好的耐溶劑性能，增加PBT比例，耐溶劑性能更好。
