什么是爆米花效應?——在芯片封裝體(通常是塑料封裝)內部,由于封裝材料(如環氧樹脂)吸收空氣中的濕氣,隨后在高溫工序(如回流焊、波峰焊)中,濕氣急劇受熱膨脹產生高壓蒸汽,導致封裝體內部產生裂縫或分層,嚴重時甚至會使芯片本身開裂。這個過程伴隨著“啪”的爆裂聲,很像爆米花,故而得名。
發生機理與過程
1、吸潮:芯片的塑料封裝材料具有吸濕性。在儲存和運輸過程中,如果環境潮濕,封裝材料會吸收水分。
2、快速加熱:在將芯片焊接到電路板(PCB)的關鍵工序——回流焊中,整個電路板會瞬間通過一個高達200°C以上的高溫爐。
3、內部汽化與膨脹:封裝體內吸收的水分在極短時間內被加熱,迅速變成水蒸氣。蒸汽壓力急劇上升。
4、產生破壞:壓力首先在封裝體與芯片金屬框架、或芯片表面最薄弱的結合處尋找突破口,造成分層;壓力足夠大時,會導致塑料封裝體鼓起、開裂;最嚴重的情況下,壓力會直接導致硅芯片本身破裂,造成永久性功能失效。
主要影響

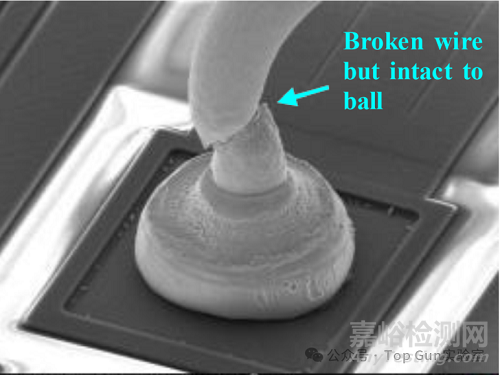

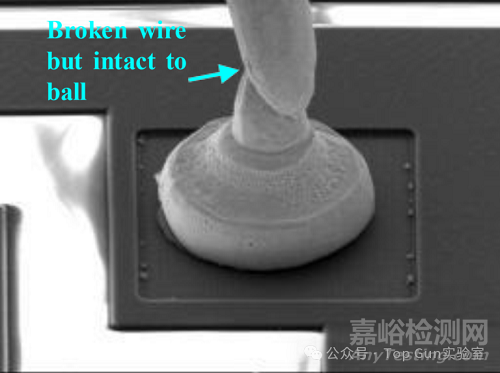

1、即時電氣失效:裂縫可能直接切斷芯片內部精細的連接電路(鍵合絲)。
2、可靠性隱患:微小的分層或裂紋可能在初期測試中不被發現,但在產品投入使用后,由于熱循環、振動等因素,缺陷會不斷擴大,最終導致早期失效,大大降低產品壽命。
常見的失效分析方法及典型案例圖片分享
1、電性測試:復現并確認失效的電學特性(開路),可使用IV測試儀或者示波器測試。

2、超聲波掃描:檢測內部分層(如爆米花效應)和空洞。

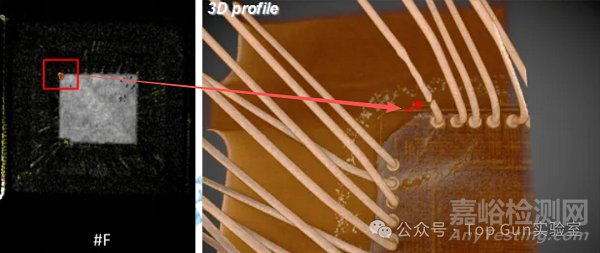

3、3D Xray:針對故障樣品進行斷層掃描,將內部結構重構后可以進行虛擬切片,進而達到判別缺陷的目的。

4、開封:使用化學法去除封裝,暴露芯片,進行OM觀察。

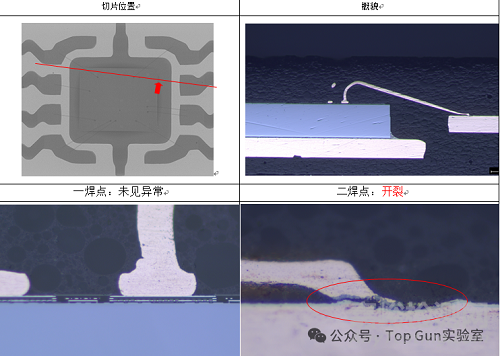

5、切片:根據聲掃或3D Xray結果進行定點切片分析。


來源:Top Gun 實驗室
